Отображение карты прогиба

В этом разделе вы узнаете, как отображать карту прогиба для плиты.

1. Продолжите работу в текущем проекте или откройте проект Plate_Required_Reinforcement_Area_AX.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Перейдите на вкладку Масштаб в диалоговом окне "Армирование" и выберите Автоматический масштаб в раскрывающемся списке Палитра цветов.

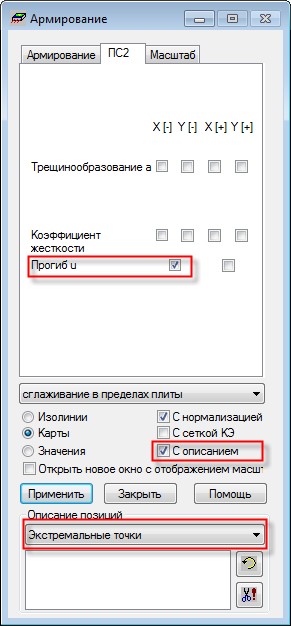

3. Перейдите на вкладку ПС2 и выберите Прогиб u в направлении X/Y[-].
4. В нижней части диалогового окна "Армирование" выберите следующие параметры:
   • С описанием,
   • Описание позиций: Экстремальные точки.

5. Нажмите кнопку Применить.

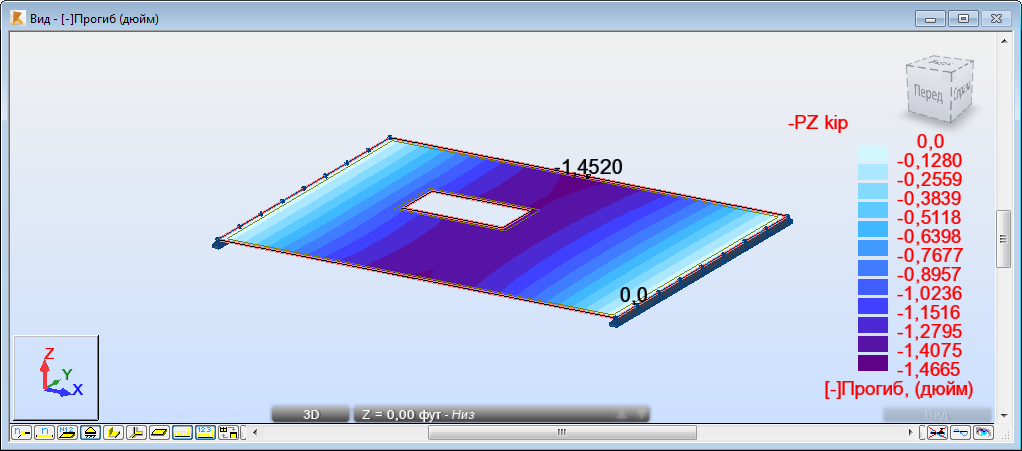

   На виде отображается карта прогиба для плиты, как показано на рисунке ниже.


   Прим.: Как видите, максимальный прогиб располагается в центре плиты (темно-синяя область), таким образом, результаты соответствуют проему и методу опоры плиты.
6. Перейдите на вкладку ПС2 и снимите флажок Прогиб u в направлении X/Y[-].
7. Нажмите кнопку Применить.
8. Сохраните проект под именем Plate_Required_Reinforcement_Deflection.rtd.
