Проверка прогиба для новой площади армирования

В этом разделе вы узнаете, как проверить прогибы вновь созданных площадей армирования.

1. Продолжите работу в текущем проекте или откройте проект Plate_Provided_Reinforcement_Modification.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите (Анализ Проверка).

   Откроется диалоговое окно "Проверка".

3. В диалоговом окне "Проверка" установите следующие параметры:
   • Выберите Перемещение (-) и убедитесь, что выбрано значение 6: COMB2,
   • Щелкните Расчет.

4. Закройте диалоговое окно Проверка.
5. В левом верхнем углу вида Плита — карта армирования выберите вкладку X-.

   На виде будет отображено нижнее фактическое армирование в направлении X.


6. В диалоговом окне "Армирование плиты и оболочки" перейдите на вкладку Карты армирования и задайте следующие параметры:
   • В группе Результаты по КЭ щелкните (Карта прогибов),

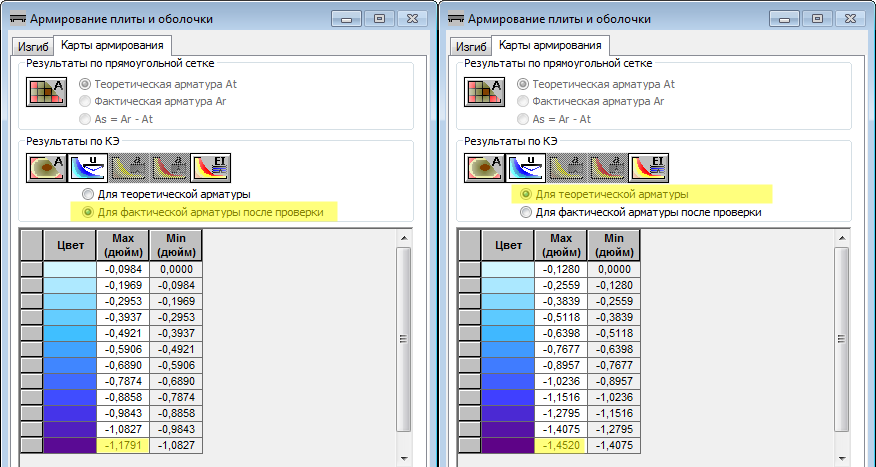

   • Используйте параметры Для фактической арматуры после проверки и Для теоретической арматуры для сравнения прогиба до и после проверки.

7. Сохраните проект под именем Plate_Provided_Reinforcement_Deflection.rtd.
