Изменение фактической арматуры

В этом разделе вы узнаете, как изменять площадь фактической арматуры из-за превышения прогиба.

1. Продолжите работу в текущем проекте или откройте проект Plate_Provided_Reinforcement_Verification.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Для отображения карт фактической арматуры перейдите к диалоговому окну "Армирование плит и оболочек", а затем в группе Результаты по прямоугольной сетке нажмите ("Карта прямоугольного армирования") и выберите Фактическая арматура Ar.

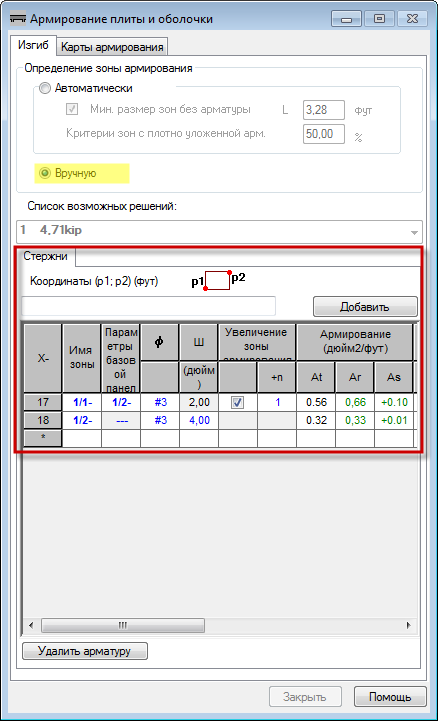

3. Перейдите на вкладку Изгиб и выберите определение Вручную для Зоны армирования.

   Таблица "Стержни" для арматурных стержней разрешена. Мы используем эту таблицу для изменения параметров арматуры.


4. Нажмите (последняя строка в таблице), чтобы добавить новую зону.

   Строка выделена черным цветом.

5. Поместите курсор в поле Координаты (p1; p2).

   Поле "Координаты" выделяется зеленым цветом.

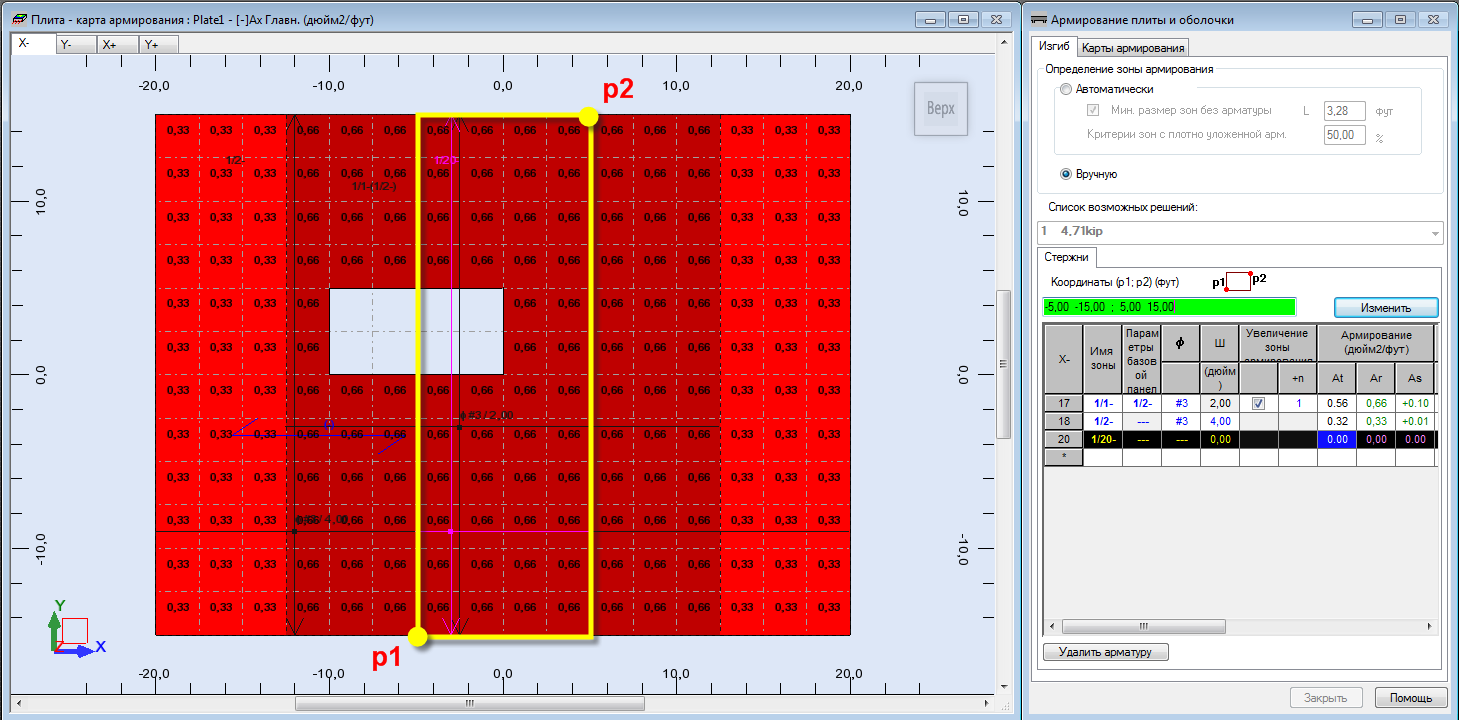

6. Введите следующие координаты:
   • (-5,00 -15,00; 5,00 15,00) и нажмите кнопку Добавить.

   Кроме того, можно выбрать эти точки в области чертежа: p1 (-5,00 -15,00) и p2 (5,00 15,00). Убедитесь, что поле "Координаты" выделено зеленым цветом до того, как начать выбор точек.

   На виде появится новая зона 1/20-.

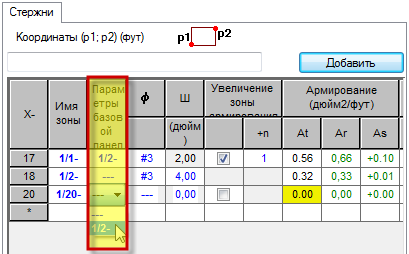

7. Для настройки базовой панели для зоны 1/20- выполните следующие действия:
   • Перейдите к строке 20.
   • Выберите зону 1/2- в разделе Параметры базовой панели и нажмите клавишу Enter.

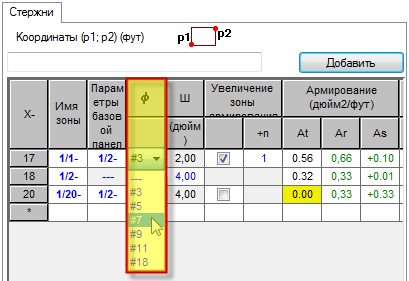

8. Для настройки диаметра стержня для зоны 1/1- выполните следующие действия:
   • Перейдите на строку 17.
   • Выберите #7 в столбце Φ, а затем нажмите клавишу Enter.

9. Повторите шаг 8 для зоны 1/2-.

   Это изменит диаметр стержня для зон 1/2 — и 1/20 -.

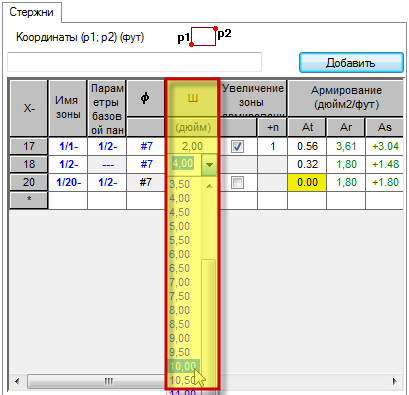

10. Для настройки шага стержней для зоны 1/2- выполните следующие действия:
    • Перейдите на строку 18.
    • Выберите или введите 10,00 в столбце S, а затем нажмите клавишу Enter.

    Прим.: При этом изменяется шаг стержней для всех зон.

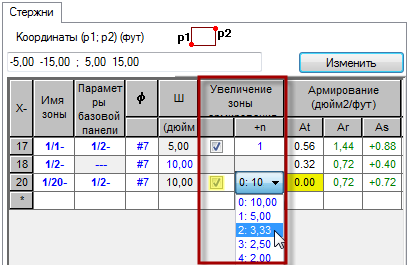

11. Для увеличения зоны армирования и шага стержней для зоны 1/20- выполните следующие действия:
    • Перейдите к строке 20.
    • Выберите параметр Увеличение зоны армирования.
    • Выберите 2:3.33 в столбце +n, а затем нажмите клавишу Enter.

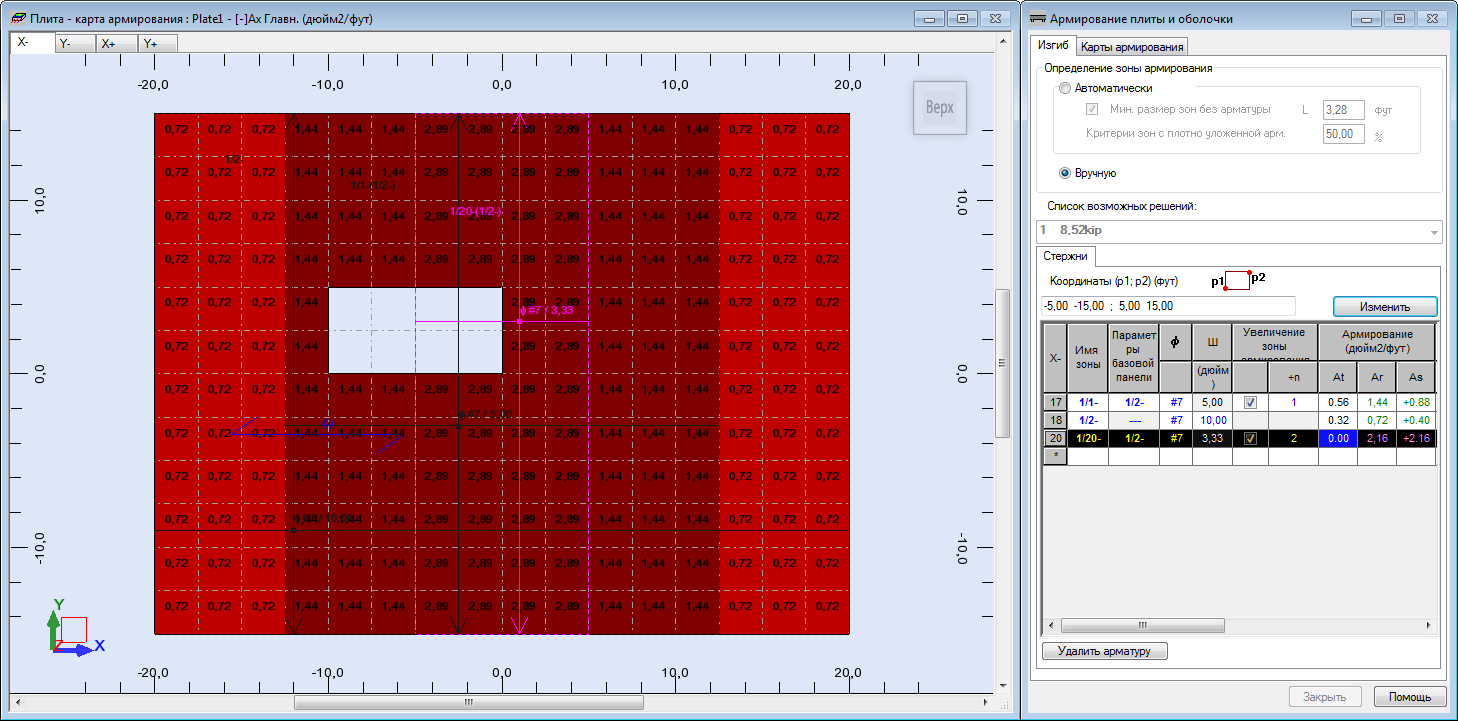

12. Измененная площадь нижней фактической арматуры в направлении оси X выглядит так, как показано на рисунке ниже:

13. В левом верхнем углу вида Плита — карта армирования выберите вкладку X+.

    На виде будет отображена фактическая площадь верхней арматуры в направлении оси X.


14. Нажмите (Вид Масштаб Показать все) для улучшения визуализации определенной плиты.
    Совет: Чтобы обновить карту армирования, отображаемую на чертеже, щелкните ВидПерерисовка.
15. Перейдите к таблице и выберите строку 2 (зона 1/2+).

    Строка будет выделена черным цветом, а зона 1/2+ будет выделена розовым цветом на виде.

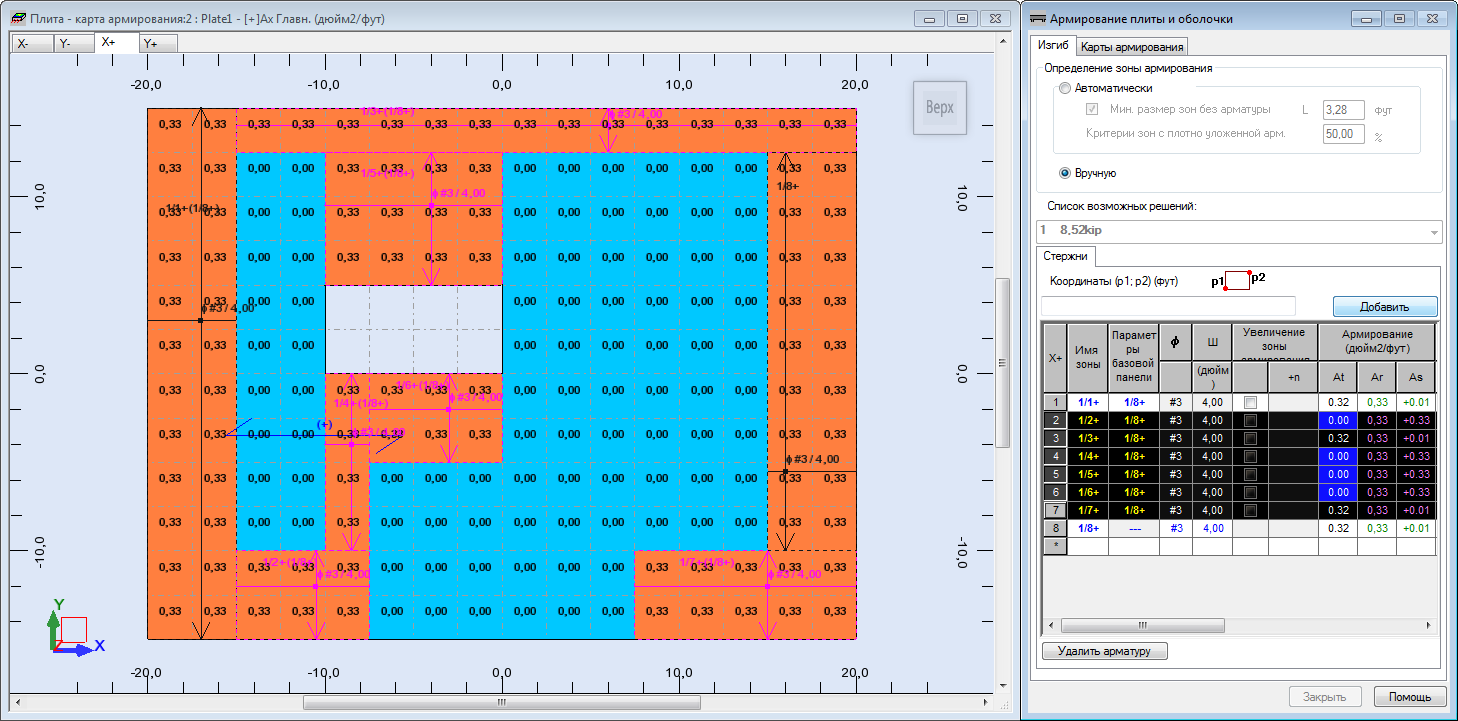

16. Нажмите клавишу Ctrl и выберите строки 3, 4, 5, 6 и 7 (зоны 1/3+, 1/4+, 1/5+, 1/6+ и 1/7+).

    Строки выделяются черным цветом, а зоны 1/3+, 1/4+, 1/5+, 1/6+ и 1/7+ выделяются розовым цветом на виде.


17. Нажмите клавишу Delete на клавиатуре, чтобы удалить выбранные зоны.
    Совет: Если требуется удалить только созданное армирование, а не зоны, нажмите кнопку Удалить арматуру в нижнем левом углу диалогового окна Армирование плит и оболочек. Это удалит арматуру для всех зон и направлений.
18. Выберите строку 2 (зона 1/8+).

    Строка будет выделена черным цветом, а зона 1/8+ будет выделена розовым цветом на виде.

19. Поместите курсор в поле Координаты (p1; p2).

    Поле "Координаты" выделяется зеленым цветом.

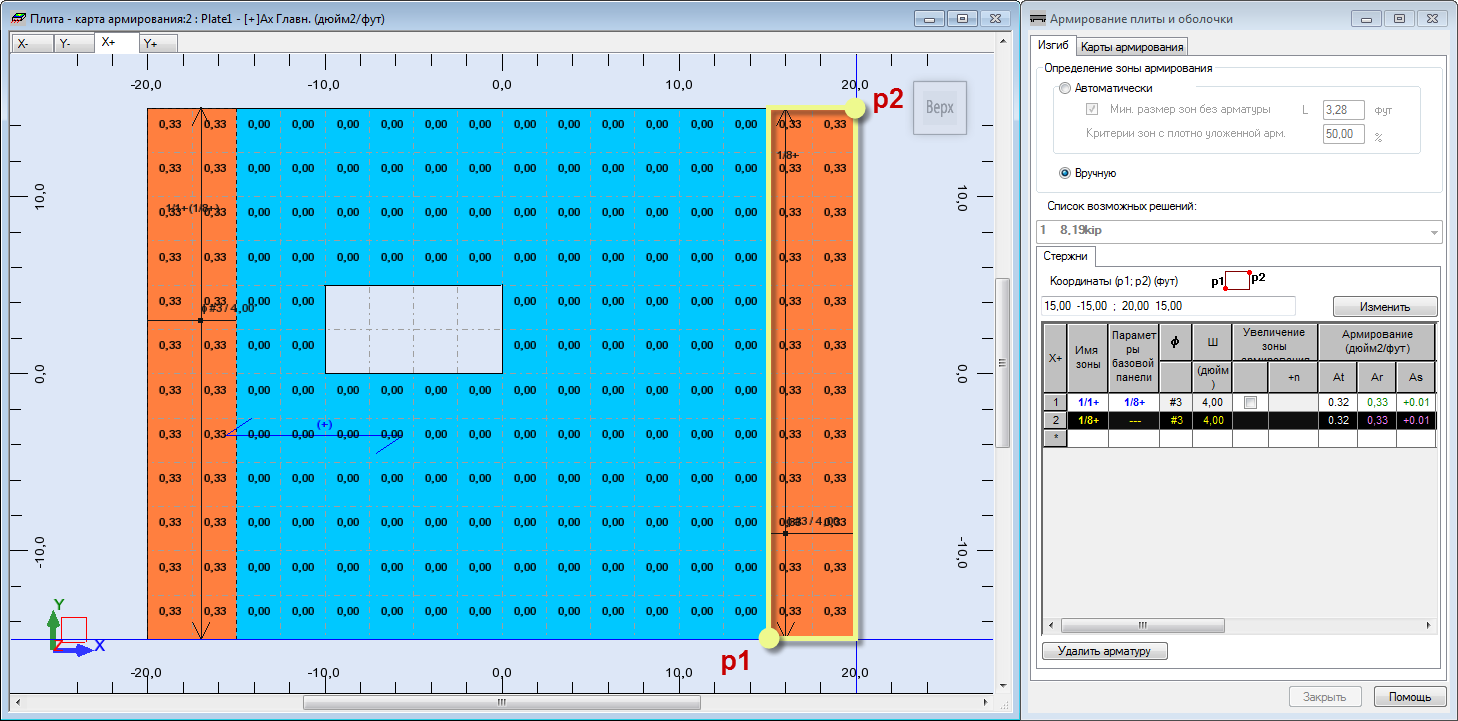

20. Введите следующие координаты:
    • (15,00 -15,00; 20,00 15,00) и нажмите Заменить.

    Кроме того, можно выбрать эти точки в области чертежа: p1 (15,00 -15,00) и p2 (20,00 15,00). Убедитесь, что поле "Координаты" выделено зеленым цветом до того, как начать выбор точек.


21. Нажмите (последняя строка в таблице), чтобы добавить новую зону.

    Строка выделена черным цветом.

22. Поместите курсор в поле Координаты (p1; p2).

    Поле "Координаты" выделяется зеленым цветом.

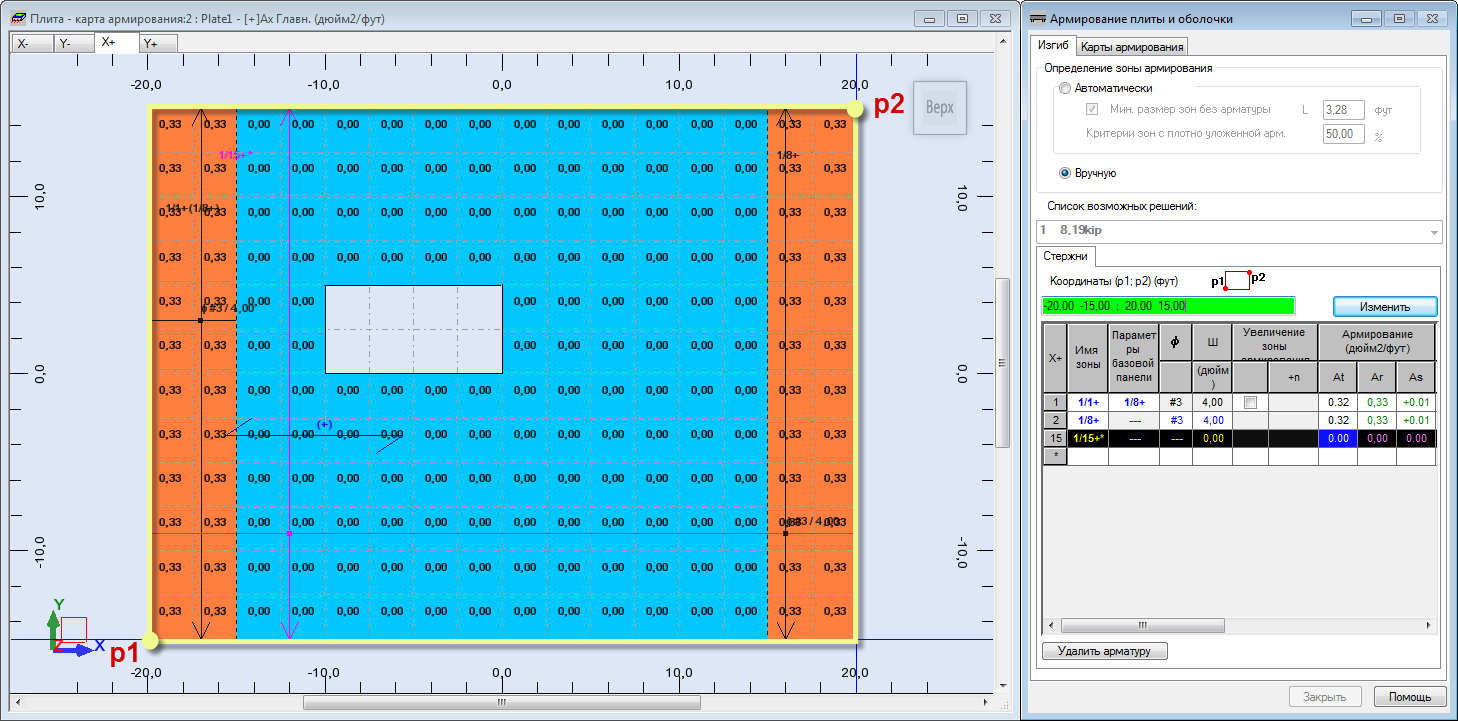

23. Введите следующие координаты:
    • (-20,00, 15,00; 20,00 15,00), нажмите Добавить.
    Кроме того, можно выбрать эти точки в области чертежа: p1 (-20,00 -15,00) и p2 (20,00 15,00). Убедитесь, что поле "Координаты" выделено зеленым цветом до того, как начать выбор точек.

    На виде появится новая зона 1/15+.


24. Чтобы изменить имя зоны 1/8+, выполните следующие действия:
    • Перейдите к строке 2.
    • Введите 1/2+ в столбце Имя зоны и нажмите клавишу Enter.
25. Чтобы задать параметры арматуры для зоны 1/15+, выполните следующие действия:
    • Перейдите к строке 15.
    • Введите 1/3+ в столбце Имя зоны и нажмите клавишу Enter.
    • Выберите #3 в столбце Φ, а затем нажмите клавишу Enter.
    • Выберите или введите 6,00 в столбце S, а затем нажмите клавишу Enter.
26. Чтобы задать параметры арматуры для зоны 1/1+, выполните следующие действия:
    • Перейдите к строке 1.
    • Выберите 1/3+ в разделе Параметры базовой панели.
    • Выберите параметр Увеличение зоны армирования.
    • Выберите 2:2.00 в столбце +n, а затем нажмите клавишу Enter.
27. Перейдите к строке 2, а затем повторите шаг 26 для зоны 1/2+.
28. Измененная площадь верхней фактической арматуры в направлении оси X выглядит так, как показано на рисунке ниже:

29. Сохраните проект под именем Plate_Provided_Reinforcement_Modification.rtd.
