Определение конструкции

В этом разделе вы узнаете, как создавать элементы конструкции (такие, как колонны, балки и связи) с использованием ранее добавленных сечений.

1. В стандартной панели инструментов разверните раскрывающийся список "Расположения" и выберите Стержни, как показано ниже.


   Расположение делится на три части: вид, диалоговое окно "Стержни" и таблица "Стержни".

2. В нижней части области рисования разверните список видов и выберите вид YZ.

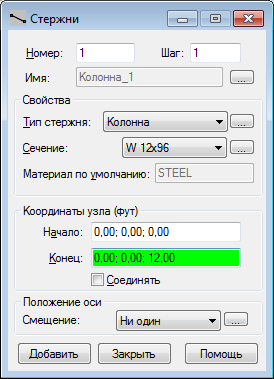

3. В диалоговом окне "Стержни" задайте для параметра Тип стержня значение Колонна, а для параметра Сечение - W 12x96.
4. Для создания первой колонны введите следующие координаты узла в поля "Начало" и "Конец":
   • Начало: (0,00; 0,00; 0,00)
     Важное замечание: Синтаксис координат зависит от региональных настроек Windows. В данном учебном пособии используются настройки Английский (США). Если требуется изменить настройки Windows, выберите Пуск Панель управления Язык и региональные настройки Формат.
   • Конец: (0,00; 0,00; 12,00)

5. Нажмите Добавить.

   Колонна будет показана в области рисования.

6. Повторите эту процедуру для добавления второй колонны с координатами:
   • Начало: (0,00; 20,00; 0,00)
   • Конец: (0,00; 20,00; 12,00)

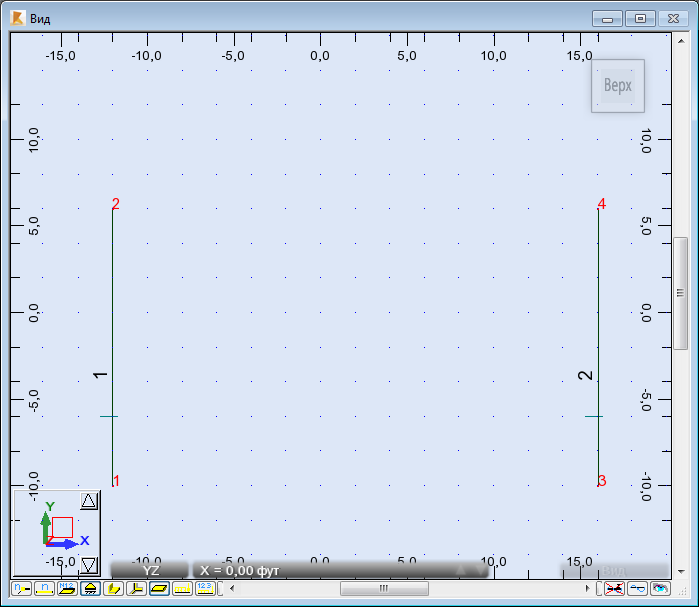

7. Нажмите Добавить. Вторая колонна будет показана в области рисования.
8. Нажмите (Вид Масштаб Показать все) для улучшения визуализации определенных колонн.

9. Для создания первой балки перейдите в диалоговое окно "Стержни" и установите для параметра Тип стержня значение Балка, а для параметра Сечение - HP 10x42.
10. Введите следующие координаты в поля "Начало" и "Конец":
    • Начало: (0,00; 0,00; 12,00)
    • Конец: (0,00; 20,00; 12,00)
    Другой способ: поместите курсор в поле "Начало", а затем щелкните на узлы 2 и 4 в области рисования.

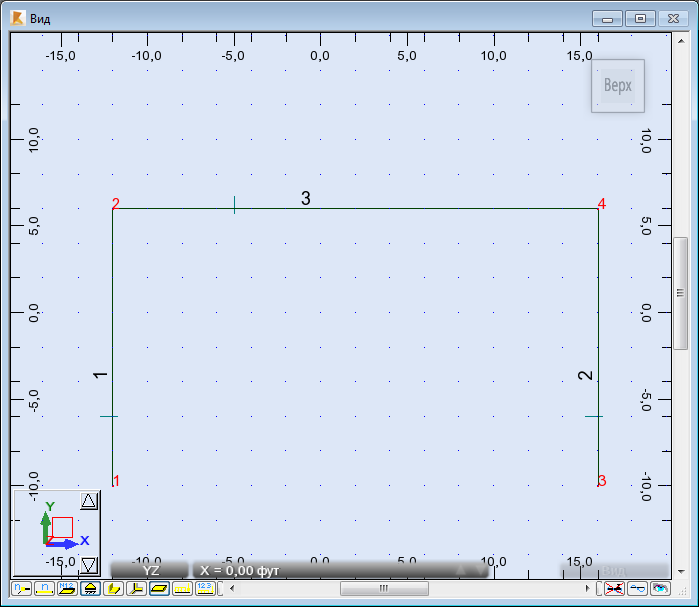

11. Нажмите Добавить. Балка отобразится в области рисования.

12. Для создания первой связи перейдите в диалоговое окно "Стержни" и установите для параметра Тип стержня значение Простой стержень, а для параметра Сечение - LP 2x0,1875.
13. Введите координаты связи в поля "Начало" и "Конец":
    • Начало: (0,00; 0,00; 0,00)
    • Конец: (0,00; 20,00; 12,00)
    Другой способ: поместите курсор в поле "Начало", а затем щелкните на узлы 1 и 4 в области рисования.
14. Нажмите Добавить. Первая связь будет отображена в области рисования.
15. Повторите эти действия для второй связи, используя следующие координаты:
    • Начало: (0,00; 0,00; 12,00)
    • Конец: (0,00; 20,00; 0,00)
    Другой способ: поместите курсор в поле "Начало", а затем щелкните на узлы 2 и 3 в области рисования.

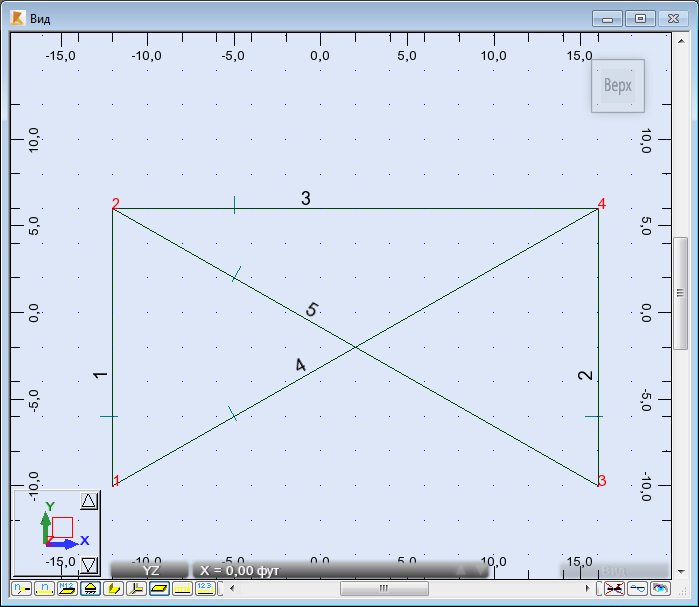

16. Нажмите Добавить. Вторая связь будет отображена в области рисования.
