Для определения жесткой связи в конструкции (предполагается, что в списке активных типов связей имеется хотя бы одна связь) необходимо:
Режим создания вручную
- выбрать тип жесткой связи из списка имеющихся типов жестких связей;
- указать главный узел, выбрав узел на изображении или записав номер узла в поле "Главный узел";
- указать один или несколько подчиненных узлов, выбрав их на изображении или путем ввода их номеров в поле "Выбор подчиненных узлов".
Режим назначения в соответствии со списком
- выбрать тип жесткой связи из списка имеющихся типов жестких связей;
- указать главные узлы, выбрав один или несколько узлов на изображении или путем ввода их номеров узлов в поле "Выбор мастер-узлов";

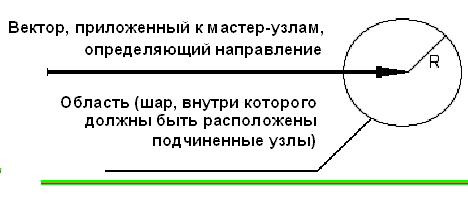

- задать параметры для подчиненных узлов: вектор узла (определяющий расположение, направление и длину) и диапазон (радиус R-сферы). На изображении ниже все узлы, расположенные в заданных пределах, являются подчиненными узлами жесткой связи.
