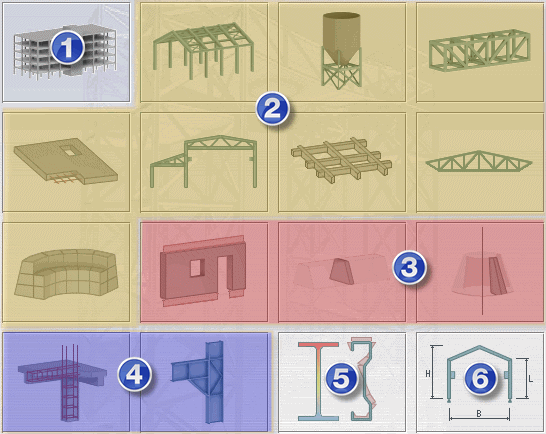

При создании нового проекта можно выбрать различные конструкции и модули проектирования. Компоновка приложения обновляется в зависимости от выбора.
- Доступ
-
- Выберите Файл
Новый проект.
- Выберите Файл
1. Проектирование сооружения
Сооружение является не типом конструкции, а шаблоном, помогающим создавать тип конструкции. Имеющиеся координаты и степени свободы узлов для здания такие же, как для оболочки.
2. Типы конструкций
Доступно несколько типов конструкций.
3. Конструкции в состоянии плоской деформации и осесимметричные конструкции
Конструкции в состоянии плоской деформации и осесимметричные конструкции предполагают поперечный размер в один метр независимо от указанных единиц длины в рабочих настройках.
- Линейная нагрузка учитывается как давление величиной 1 [Н/мм/м] = 1 000 [Н/мм2].
- Сосредоточенная нагрузка учитывается, как линейная нагрузка величиной 1 [Н/м] вместо [Н/мм].
- Сумма реакций интерпретируется аналогично (всегда на длине 1 м).
Осесимметричный модуль позволяет определить поперечное сечение тела вместо моделирования всего тела. Поперечное сечение представляет собой пересечение тела полуплоскостью, которая определяется осью вращения, т.е. осью симметрии.
осесимметричное тело
На рисунке выше осью симметрии является глобальная ось Z. В программе дополнительная ось конструкции обозначает положение оси симметрии. Координата Х этой оси имеет нулевое значение.
поперечное сечение
Поперечное сечение определяется на положительной стороне оси X, т.е. справа от оси симметрии.
4. Нормы модуля проектирования
Модули проектирования железобетонных элементов и стальных соединений позволяют создавать железобетонные элементы конструкции и стальные соединения.
5. Проектирование сечения
Модуль определения сечения позволяет указать определения сечения стержней для твердых тел и/или тонких стенок.
6. Параметрические конструкции
Модуль параметрических конструкций позволяет создавать типовые конструкции, например, простые трехмерные рамочные конструкции.
