Покрытие

Диалоговое окно "Покрытие" доступно:

• Выберите Геометрия > Дополнительные атрибуты > Распределение нагрузки - Покрытия.
• Щелкните .

Это диалоговое окно используют для определения нового типа объекта - покрытия, которое передает действующие на него нагрузки на стержень - на ненагруженный непосредственно несущий объект. Опция позволяет значительно облегчить создание нагрузок; она позволяет определить объекты реального сооружения, которые не участвуют в несущей способности констукции, такие как панельные стены и кровли. К покрытиям можно прикладывать плоские нагрузки (равномерные и неравномерные, передаваемые на любой контур или объект), линейные (задаваемые двумя точками или на концах) и сосредоточенные. Можно также использовать покрытия при создании снеговых и ветровых 3D нагрузок. Сетка конечных элементов не создается на покрытии, оно является вспомогательным инструментом для определения нагрузок.

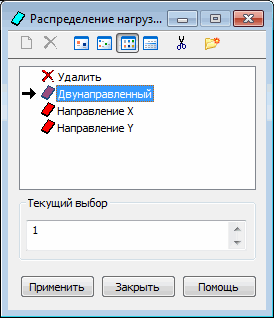

Диалоговое окно разделено на следующие части:

• - верхняя часть диалогового окна содержит несколько иконок,
• - ниже помещается поле списка с предусмотренными типами покрытия,
• - нижняя часть содержит поле текущего выбора и стандартные кнопки.

Верхняя часть диалогового окна имеет два поля:

• = и - позволяет изобразить на экране активный список типов покрытия в форме больших или малых иконок, короткого или длинного списков;
• - открывается диалоговое окно Управление метками.

Поле списка представляет 3 доступных типа распределения нагрузки на основании ее направления:

• Двунаправленный – изотропный;
• однонаправленных X - анизотропный - параллельно локальной оси x панели.
• однонаправленных Y - анизоторопный: параллельно локальной оси y панели и перпендикулярно по отношению к локальной оси x панели.

Прим.: Метод трапеций и треугольников используется для распределения нагрузки по всем типам покрытия. Так как методы распределения ограничиваются этим методом, невозможно создать новый тип распределения нагрузки. Опцию Не учитывать стержень фермы используют, выбирая объекты, на которые передаются нагрузки от покрытия.

Элемент поверхности образуется в форме лицевой поверхности с заданным на ней покрытием.

Покрытие можно также создать, выбрав команду меню Геометрия / Покрытие.

Нагрузки с покрытий передаются на все объекты в контуре или плоскости покрытия:

• стержни в плоскости покрытия - Robot автоматически находит все стержни в плоскости и контур покрытия; формирует линейную, трапециевидную нагрузки на стержень.
• узлы опорных стержней – нагрузка передается на узлы, принадлежащие стержням, присоединяемым к плоскости покрытия (таким как колонны, поддерживающие покрытие). Создается узловая нагрузка. Распределением узлов пренебрегают только для распределения одним способом;
• опорные узлы - нагрузка передается на узлы, которым назначаются опоры. Кроме того, необходимым условием является то, что опоре приписываются свойства колонны. Поэтому должны быть указаны размеры опоры. Контур размеров опоры определяется площадью прямоугольника; распределенная нагрузка на этот прямоугольник использует трапециеобразное и треугольное распределение; формируется узловая нагрузка.
• Стороны опорных плит – нагрузка передается на края плит, примыкающих к плоскости покрытия (таких, как стены, поддерживающие покрытие, или плиты, к которым прикладывается нагрузка от наружной опоры стены).

Можно выбрать объекты, которые лежат в плоскости покрытия (или плиты, для которой в расчетной модели выбирается трапецеидальное или треугольное распределение) и не несут нагрузок. В реальной конструкции такими могут быть элементы крепления крыши, которые не несут нагрузки, передаваемой от кровли. Объекты можно выбрать одним из следующих способов:

• используя параметры на панели Инспектор - в свойства объекта (стержня или панели); для опции трапециевидного и треугольного распределения можно выбрать Анализ (объект содержит нагрузки) или Пропустить (объект не содержит нагрузки)

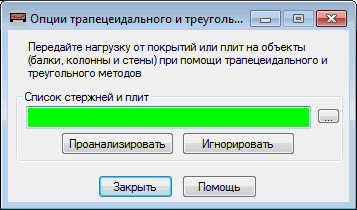

• выбрав в опциях диалогового окна трапецеидальный или треугольный метод, выбрав в меню пункт Нагрузки / Специальный нагрузки / Трапецеидальный и Треугольный метод; возможно применение для стержневых объектов и покрытий.
  • несет нагрузки – нажимают на Проанализировать.
  • не несет нагрузки - нажимают на Игнорировать.

  Для того, чтобы открыть диалоговое окно Выбор, нажимают на кнопку (…)



Опция, позволяющая определить поверхность приписыванием свойств покрытия ‘лицевой поверхностиґ типового объекта, допустима в стержневых конструкциях и оболочках. Предполагается, что для объемных конструкций грань объекта ведет себя как грани объемного сооружения; невозможно определить определить загруженные поверхности на таком объекте. В текущей версии программы все типы нагрузки (плоская, линейная и узловая) могут быть приложены к покрытию. Исключением являются два типа плоской нагрузки: гидростатическое давление и температурные нагрузки.
