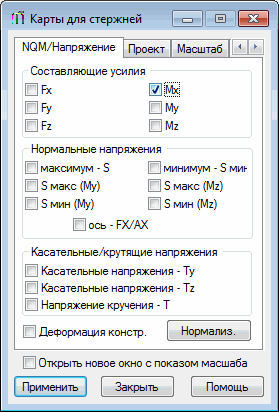

Диалоговое окно "Карты для стержней" доступно:
- при выборе команды меню Результаты > Карты для стержней;
- на панели инструментов
Карты для стержней.
Эта опция представляет для стержневых конструкций цветные карты, полученные в результате расчета внутренних усилий, напряжений, деформаций и т. д.
Диалоговое окно содержит четыре вкладки:
Для конструкции можно представить только одну величину.
Чтобы показать получить карту выбранной величины в графическом редакторе (графический редактор программы Robot), нужно:
- Выбрать величину и нажать на кнопку "Применить"; карта выбранного результата отобразиться в окне графического просмотра;
- выбрать величину и включить опцию Открыть в новом окне; Карта выбранной величины отобразиться в новом окне, а карта другой величины, отобразиться в еще одном окне.
