Комбинированное редактирование

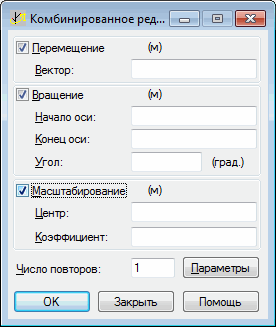

Диалоговое окно Комбинированное редактирование можно открыть при выборе команды меню Редактор > Комбинированное редактирование.

Эта опция используется, чтобы соединить операции редактирования (перенос, поворот, масштабирование) для ранее выбранных узлов или объектов запроектированной конструкции.

Чтобы определить комбинированное редактирование для выбранных узлов или объектов в конструкции, вначале необходимо решить, какие операции будут выполняться во время комплексного редактирования.

В диалоговом окне предусмотрены следующие возможности:

Перемещение

Перемещение: включение этой опции означает, что перенос будет включен в комплексное редактирование; отмена этой опции означает, что выбранные узлы/объекты не будут подлежать переносу в комплексное редактирование.

• Вектор: определение вектора переноса одним из следующих способов:

  Графически — путем указания крестовидным курсором начала и конца вектора переноса или узлов, соответствующих началу и концу вектора. В поле редактирования автоматически отображаются координаты точек или номера соответствующих узлов.

  Вручную — путем ввода в поле редактирования координат вектора переноса или номеров соответствующих узлов, определяющих вектор переноса.

Поворот

Вращение - включение этой опции означает, что поворот будет включен в комплексное редактирование.

• Начало оси - поле редактирования, позволяющее определять начало оси вращения.

  Начало оси можно вводить двумя способами: графически – путем указания курсором мыши в форме креста начала оси или узла, соответствующего началу оси. Поле редактирования автоматически отображает координаты точки или номер соответствующего узла.

  "Вручную" — путем ввода в поле редактирования координат начала оси или номера соответствующего узла.

• Конец оси - поле редактирования, позволяющее определять конец оси вращения.

  Конец оси можно вводить двумя способами: графически — путем указания курсором мыши в форме креста конца оси или узла, соответствующего концу оси. Поле редактирования автоматически отображает координаты точки или номер соответствующего узла.

  "Вручную" — путем ввода в поле редактирования координат конца оси или номера соответствующего узла.

• Угол - поле редактирования, позволяющее определить угол поворота. Величину угла поворота можно ввести двумя способами:

  "Графически" — путем указания угла поворота курсором мыши.

  "Вручную" — путем ввода значения угла в поле.

Масштабирование

Включение этой опции означает, что масштабирование будет включено в комплексное редактирование;.

• Центр - поле редактирования позволяет определять центр подобия.Это можно сделать двумя способами:

  "Графически" — путем указания точки крестовидным курсором. Поле редактирования автоматически отображает координаты точки или номер соответствующего узла.

  "Вручную" — путем ввода в поле координат точки или номера соответствующего узла, определяющего центр гомотетии.

• Коэффициент - данное поле редактирования позволяет определять коэффициент гомотетии. Это можно сделать двумя путями:

  "Графически" — путем определения курсором мыши (принимающим форму двух векторов) взаимной пропорции между векторами. Первый вектор является корневым в точке, соответствующей центру подобия. Поле редактирования автоматически отображает взаимную пропорцию между длинами векторов.

  "Вручную" — путем ввода коэффициента гомотетии в поле редактирования.

Прим.: Если опция Масштабирование включена в комплексное редактирование, то следует в диалоговом окне Редактирование - Параметры (которое открывается при нажатии кнопки Параметры) активизировать опцию Обновление параметров редактирования для опции Масштабирование (в зависимости от того, где появляется опция Масштабирование, операция будет первой, второй или третьей). Если эта опция активизируется, центр масштабирования будет обновляться во время процесса комплексного редактирования (например, в результате повторного переноса или масштабирования выполняются последовательные операции масштабирования для последовательных позиций центра масштабирования, полученных в результате перемещения первоначального центра при помощи векторов переноса).

Чтобы завершить определение операции комплексного редактирования, нужно определить число повторений и задать дополнительные параметры комплексного редактирования. При нажатии на кнопку Параметры открывается дополнительное диалоговое окно.

При нажатии на кнопку Применить после определения параметров комплексного редактирования выполняется операция комплексного редактирования узлов или стержней или объектов текущей конструкции.
