Параметры редактирования

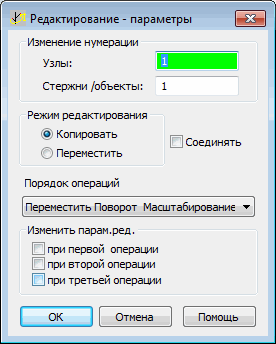

При нажатии на кнопку Параметры в диалоговом окне Комплексное редактирование или в диалоговом окне Преобразование системы координат на экране появляется диалоговое окно. Окно используется для определения дополнительных параметров комплексного редактирования или преобразования системы координат.

Верхняя часть этого диалогового окна содержит два поля: Приращение нумерации для узлов, для стерженей и объектов.

• Изменение нумерации:

  Узлы - опция определяет способ нумерации для вновь созданных узлов конструкции. Опция определяет способ нумерации новых созданных узлов.

  Стержни/объекты - опция позволяет определять приращение нумерации для стержней или объектов в конструкции. Опция определяет способ нумерации новых созданных стержней/объектов.

• Режим редактирования:

  Копировать - при активизации этой опции при редактировании узла , стержня или объекта создаются новый узел, стержень или объект. Исходные объекты не изменяются.

  Переместить - при активизации этой опции редактируемый узел, стержень или объект перемещается. Объект изменяет свое первоначальное положение в конструкции.

  Соединять - Опция позволяет активизировать или отменять операцию перетаскивания во время комплексного редактирования или преобразования системы координат. При активизации этой опции Robot создает новые стержни между новыми узлами конструкции, создаваемыми во время редактирования, и первоначальными узлами. Нумерация создаваемых стержней устанавливается автоматически, т. е. программа присваивает стержням первые свободные номера.

Центральная часть диалогового содержит поле редактирования Порядок операций для выбора порядка операций редактирования.

Нижняя часть диалогового окна содержит поле Обновление параметров редактирования, где имеются три опции:

• Для первой операции - если эта опция активизирована, параметры, определяющие первую операцию редактирования будут обновляться после каждой операции редактирования.
• Для второй операции - если эта опция активизирована, параметры, определяющие вторую операцию редактирования будут обновляться после каждой операции редактирования.
• Для третьей операции - если эта опция активизирована, параметры, определяющие третью операцию редактирования будут обновляться после каждой операции редактирования.

Прим.: Если опция Масштабирование включена в комплексное редактирование, то следует в диалоговом окне Редактирование - Параметры (которое открывается при нажатии кнопки Параметры) активизировать опцию Обновление параметров редактирования для опции Масштабирование. В зависимости от того, где появляется опция Масштабирование, операция будет первой, второй или третьей. Если эта опция активизируется, центр масштабирования будет обновляться во время процесса комплексного редактирования (например, в результате повторного переноса или масштабирования выполняются последовательные операции масштабирования для последовательных позиций центра масштабирования, полученных в результате перемещения первоначального центра при помощи векторов переноса).

Функционирование опций комплексного редактирования, содержащихся в поле Обновление параметров редактирования, иллюстрируется на примере.
