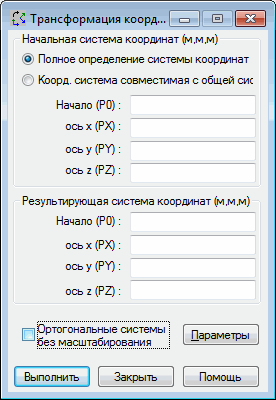

Диалоговое окно Преобразование системы координат, можно открыть при выборе команды меню: Редактор > Редактор > Преобразование системы координат.
Эта опция используется для преобразования (комбинации переносов, вращения и масштабирования, если необходимо) системы координат. Преобразование системы координат полезно, когда некоторая часть определенной конструкции должна быть перенесена (скопирована) на другое место. Типичным примером такой конструкции может служить часть изогнутого моста/виадука, когда геометрия начала и конца (устоев моста или первого и последнего пролета) одинаковая, однако положение (т. е. координаты эмпирических точек) концевой части моста трудно определить. Таким образом, удобнее определять начальные элементы конструкции в удобной системе координат и при помощи преобразования этой системы координат переместить (скопировать) эти элементы в результирующее положение.
Для преобразования системы координат:
- определить исходную систему координат.
Чтобы преобразовать систему координат, пользователь должен:
- Полное определение системы координат, включающее определение положения начала координат (точка P0), а также направления осей x, y и z (координаты точек PX, PY и PZ);
- Определение положения начала координат (точка P0). Оси системы координат в этом случае совместимы с осями глобальной системы координат.
- Определить результирующую систему координат, т. е. определить координаты начальной точки системы координат (точка P0), а также направление осей X, Y и Z (координаты точек PX, PY и PZ).
Если активизируется опция Ортогональные системы без масштабирования, то оси системы координат (оси x, y, z ) перпендикулярны как в первоначальной, так и в результирующей системе координат, оси систем координат не масштабируются. Длины сегментов, P0-PY P0-PX и P0-PZ идентичны в обеих системах координат.
Если опция Ортогональные системы без масштабирования отменена, тогда:
- оси как первоначальной, так и результирующей систем координат могут быть не перпендикулярны друг к другу;

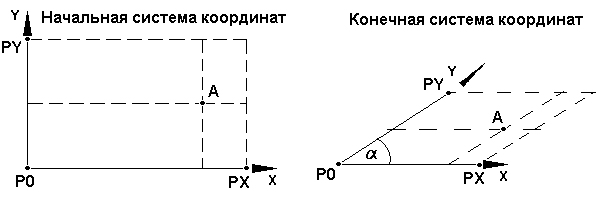

- направления осей определяются путем указания позиции точек PX, PY и PZ для первоначальной и результирующей системы координат. Длины сегментов P0-PX, P0-PY и P0-PZ для первоначальной и результирующей систем координат могут быть не идентичными; позиция любой точки в результирующей системе координат задается на основе пропорций между сегментами, определяющими отдельные оси в первоначальной и результирующей системах координат. Эта ситуация иллюстрируется на чертеже ниже (для плоской системы координат): первоначальная система координат является ортогональной, в то время как оси результирующей системы координат пересекаются под углом a; положение точки A представлено в первоначальной и результирующей системе координат.
При нажатии на кнопку Параметры открывается дополнительное диалоговое окно.
При нажатии на кнопку Выполнить выполняется заданная операция.
