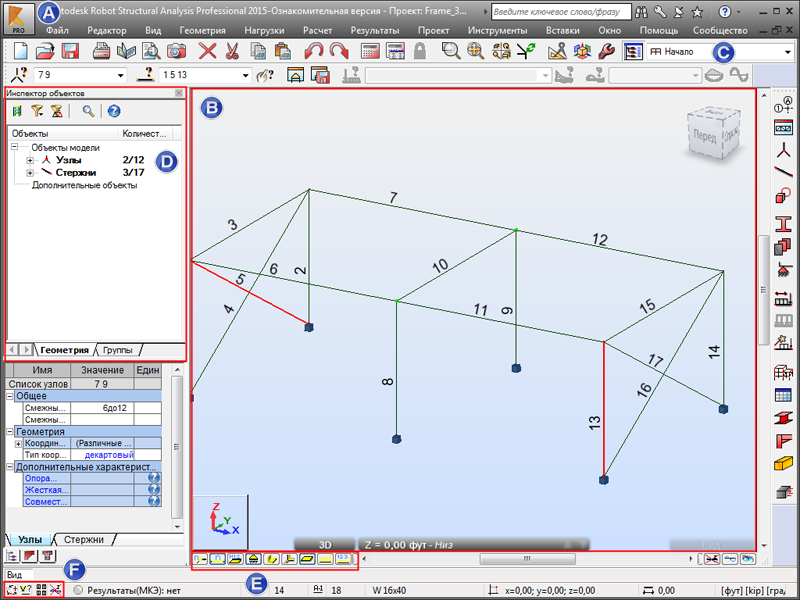

Главные особенности пользовательского интерфейса представлены ниже.
Если на стартовой панели выбрать тип конструкции, откроется интерфейс для работы с модулями.
- A. Строка заголовка
- Строка заголовка отображает имя проекта и данные расчетов конструкций.
- B. Область рисования
- В области рисования можно просматривать и редактировать конструкции. Меню, списки и панели инструментов над областью рисования облегчают работу на стадии проектирования. Панель инструментов, расположенная вдоль правой стороны интерфейса, содержит наиболее часто используемые инструменты.
- С. Компоновки
- Компоновки – это система диалоговых окон, средств просмотра и таблиц, используемых для выполнения особых операций. Они помогают осуществлять последовательные операции формирования, расчета и проектирования конструкции.
- D. Инспектор объектов
- Инспектор объектов содержит список объектов конструкции, доступных для выбора, просмотра или редактирования.
- E. Виды
- Набор кнопок управления видами и свойствами отображения конструкции. Показываются такие элементы, как номера узлов и стержней, номера плит, символы опор, формы сечений, величины и символы нагрузки, а также деформации конструкции при данном варианте нагружения.
- F. Кнопки быстрого запуска
- В нижней части интерфейса представлена информация для получения быстрой справки, например, названия активных полей редактирования, координат курсора и единиц измерения. Здесь расположены несколько кнопок быстрого запуска, такие как Показать, Настройки привязки, и Графический фильтр.
