Компоновки – это система диалоговых окон, средств просмотра и таблиц, используемых для выполнения особых операций. Они помогают осуществлять последовательные операции формирования, расчета и проектирования конструкции.
Для поддержания согласованности системы компоновок не предусмотрена возможность закрытия всех диалоговых окон и таблиц, открывающихся автоматически при активации компоновки. При закрытии Robot имеющаяся компоновка сохраняется вместе с проектом, а затем ее можно восстановить при повторном открытии программы.

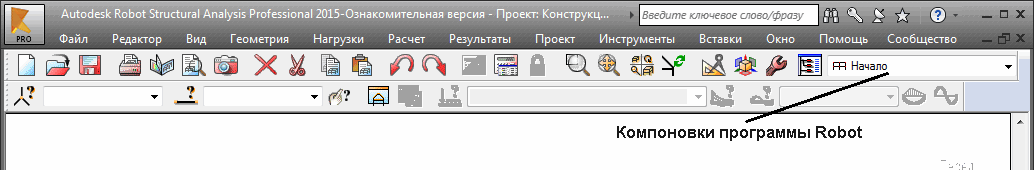

Можно определить, рассчитать и спроектировать конструкцию с помощью последовательных компоновок, доступных в раскрывающемся списке "Компоновки".
Список "Компоновки" содержит несколько типов компоновок, сгруппированных по заголовкам. Опции, находящиеся в группе Модели конструкции, показаны на рисунке ниже. Все остальные группы экранов "свернуты" во избежание слишком длинного списка.
Для крупной конструкции модальный расчет может занять длительное время, как и расчет колебаний. Однако нет необходимости в определении конструкции в соответствии с порядком расположения компоновок. В ходе проектирования не обязательно использовать определенные компоновки.
В системе компоновок можно выделить последовательность этапов создания модели конструкции:
- Модель конструкции: определение узлов, стержней, панелей, опор, нагрузок, составляющих конструкцию модели.
- Результаты: представление результатов расчета конструкции (эпюры стержней, карты плит, детальный расчет и т. д.)
- Проектирование стальных конструкций: проверка элементов стальных конструкций на соответствие нормам
- Проектирование деревянных конструкций: проверка элементов деревянных конструкций на соответствие нормам
- Проектирование ж/б конструкций: расчет теоретического армирования и создание фактического армирования
- Дополнительные модули ("Назначение сечения", "Заключительный чертеж").

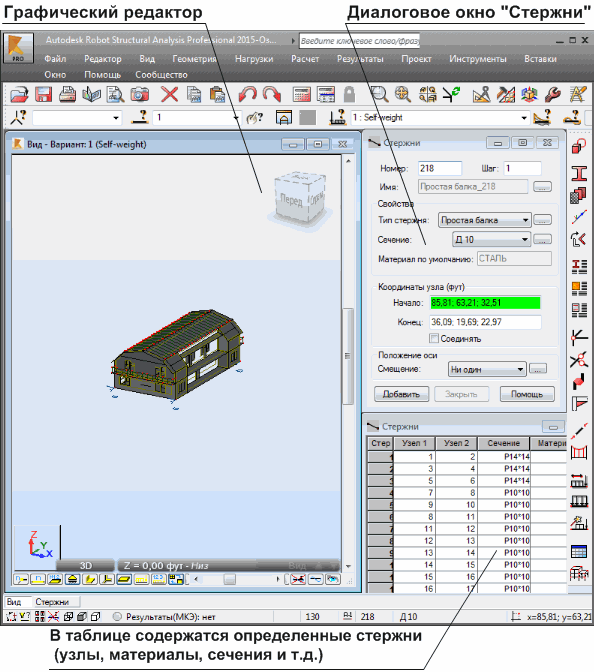

Пример использования компоновок: после выбора компоновки "Стержни" открывается эта система экранов. Обратите внимание на то, что для лучшей читаемости изображения диалоговое окно "Инспектор объектов" на нем не показано.
Экран разделен на три основные части:
- графическое средство просмотра, в котором определяется конструкция;
- диалоговое окно элементов (в примере выше показан стержень) определяет соответствующие объекты;
- редактируемая таблица данных для определяемого в данный момент объекта (можно скопировать содержимое таблицы в MS Excel).
