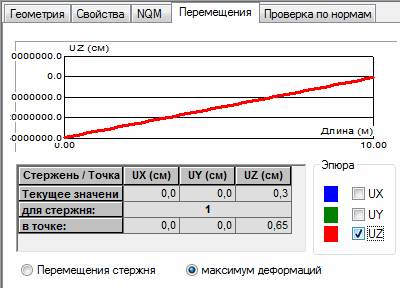

Перейдите на вкладку "Перемещения" в диалоговом окне Свойства стержня, чтобы отобразить следующую информацию:
В верхней части диалогового окна приводится эпюра выбранного параметра. Это поле отображает эпюру только одной величины. Если нагрузка конструкции будет изменена, эпюры будут построены заново.
Таблица представляет следующие типы перемещений:
- перемещение стержня;
- максимальный прогиб.
Если выбирается опция Перемещения стержня, программа Robot предоставляет значения глобальных перемещений UX, UY, UZ в точке с указанными координатами по длине стержня. Если курсор мыши установлен на таблице в поле в точке, а затем перемещается на эпюру выбранной величины, расположенной в верхней части диалогового окна, то появится вертикальная линия, определяющая значение координаты, для которой в таблице будут представлены необходимые значения перемещений.
Если курсор мыши установлен на таблице в поле для стержня, а затем перемещается на окно графического редактора, то выбор курсором другого стержня приведет к обновлению содержания диалогового окна Свойства стержня согласно текущему выбору.
Если включена опция Максимальные перемещения, то таблица предоставит максимальные значения выбранной величины, а также расположение точки, для которой достигнуто максимальное значение.
