При переходе на вкладку "Геометрия" в диалоговом окне Свойства стержня.
Поле редактирования Номер стержня позволяет выбрать стержень:
- Графически, щелчком по стержню на изображении конструкции
- Вводим номера стержня в поле редактирования.
Прим.: В этом диалоговом окне нельзя редактировать номер стержня.

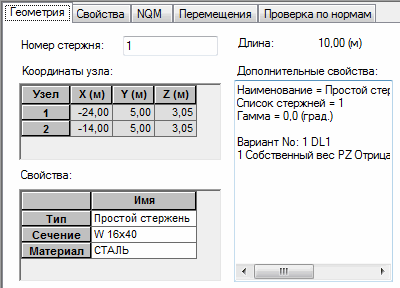

Вкладка "Геометрия", представленная на рисунке выше, содержит следующие данные:
- Номер стержня.
- Длина стержня.
- Номер и координаты стержня узлов в формате таблицы. (Нельзя изменить координаты узла).
- Тип стержня, Название сечения, Материал – Эти параметры можно редактировать в таблице. выбор параметров ограничен определенными типами стержней, сечений и материалов; изменение свойств нужно подтвердить нажатием на кнопку Применить;
- Дополнительные свойства предоставляют следующие данные, которые не могут быть изменены, при перечислении атрибуты стержня:
Угол Гамма - значение угла и его единицы;
Жесткие вставки – имя типа жесткой вставки;
Снятия связей - имя типа снятия связи, код снятия связи;
Консоль - начальная – имя типа консоли;
Консоль - концевая – имя типа консоли;
Упругий грунт – имя типа упругого грунта, значение коэффициента для упругого грунта;
Сжатие/растяжение – стержни, работающие только на сжатие или растяжение;
Сдвиг – стержни, для которых учитывается влияние сдвига на деформацию;
Ванта – Название типа ванты, значения площади сечения каната, значения усилия.
Прим.: Список дополнительных свойств содержит только те атрибуты, которые были применены к выбранному стержню.
