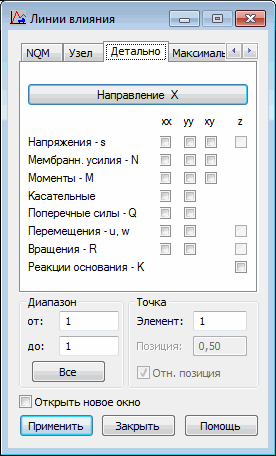

После выбора вкладки Детально диалогового окна Линия влияния отображается следующее.
Опции, содержащиеся в показанном выше окне, позволяют пользователю указать те связанные с поверхностью величины (определенные для пластин или оболочек), для которых будут представлены линии влияния:
- Напряжения — напряжения sxx, syy, sxy и sz в локальной системе координат, связанной с элементом;
- мембранные усилия — усилия Nxx, Nyy и Nxy в локальной системе координат, связанной с элементом;
- моменты — моменты Mxx, Myy, Mxy в локальной системе координат, связанной с элементом;
- напряжения сдвига txx и tyy в локальной системе координат, связанной с элементом;
- силы сдвига — Qxx и Qyy в локальной системе координат, связанной с элементом;
- перемещения — uxx, uyy, w в локальной системе координат, связанной с элементом;
- вращения — Rxx, Ryy и Rz в локальной системе координат, связанной с элементом;
- реакция грунта — Kz.
Верхняя часть этого диалогового окна содержит кнопку Направление. Она позволяет пользователю задать главное направление системы координат (направление оси x). Все результирующие величины будут сосчитаны в этой повернутой системе координат. Направление указывается пользователем в диалоговом окне Направление, в котором можно выбрать любой вектор в качестве задающего основное направление в результатах вычисления для поверхностных элементов. Выбранный вектор проецируется на элемент, который определяет локальное направление по оси Х. Существует ограничение для выбора направления. Основной вектор не может быть перпендикулярен элемента (т. е. параллельно локальной оси Z). Если пользователь задаст такое направление, то проекцией вектора будет точка и все результаты будут нулевыми.
