Параметры плоской или трехмерной сетки конечных элементов можно определить в модулях Проектирование оболочек и Проектирование объемной конструкции после щелчка правой кнопкой мышки по объекту и выбора опции Свойства объекта в контекстном меню.

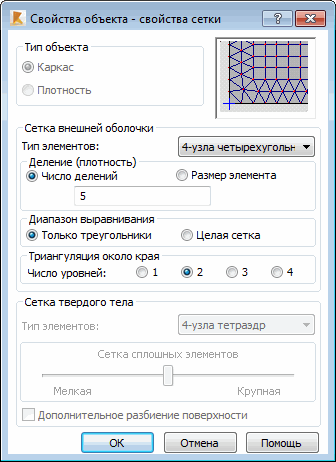

Прим.: Показанное выше диалоговое окно открывается лишь в том случае, если на экране выбраны объекты Solid Modeler; если выбор содержит по крайней мере один объект, который не является объектом Solid Modeler, то на экране появляется диалоговое окно для построения сетки конечных элементов .
В данном диалоговом окне имеются следующие опции:
- Тип объекта позволяет выбрать тип конструкции; если выбрана оболочка, то будет генерироваться двумерная сетка конечных элементов; если выбрано трехмерное тело, то будут генерироваться объемные конечные элементы;
- В поле Тип наружной поверхности пользователь может выбрать тип конечного элемента для создания двумерной сетки элементов на поверхности объекта:3-узловые треугольники или 4-узловые четырехугольники.
- поле Деление (плотность) позволяет определить параметр деления, который показывает, какое количество элементов должно быть сгенерировано на гранях контура.
- Размер элемента задает характерный размер элемента создаваемой сетки конечных элементов.
- Диапазон выравнивания указывает область для выравнивания сетки. Если включена опция Только треугольники, то будут сглаживаться только слои треугольных элементов вблизи края объекта (число слоев треугольных элементов можно определить с помощью опции Число слоев). Сетка четырехугольных элементов при этом не модифицируется. если включена опция Вся сетка, то операция сглаживания применяется как к треугольной сетке у края, так и к четырехугольной сетке внутри
- Триангуляризация вблизи краев задает число уровней (слоев) треугольных элементов вблизи краев объекта (смотрите схемы двух и трех слоев на рисунке, представленном ниже):
2 уровня (слоя) 3 уровня (слоя)
- в поле Объемная сетка можно выбирать тип объемного конечного элемента, который будет использоваться при создании объемной сетки конечных элементов (4-узловые тетраэдры или 8-узловые гексаэдры) и определить, какая будет генерироваться сетка конечных элементов: С помощью ползунка можно выбрать тип сетки объемных конечных элементов для создания: "Крупная" или "Мелкая". Если для генерации сетки объемных конечных элементов выбрать параметр "Дополнительное разбиение поверхности", будет также создана сетка на поверхности (контуре) твердого тела. Следует заметить, что включение этой опции приводит к сгущению сетки объемных элементов.
Прим.: Имеется возможность изменить регулярную сетку конечных элементов в объектах Solid Modeler; однако нельзя изменить объекты Solid Modeler в обычную конечноэлементноую сетку.
