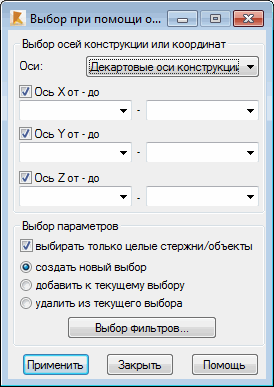

Опция предназначена для выбора элементов конструкции с использованием заданной сетки осей конструкции. Опция вызывается из меню командой Редактор /Специальный выбор/Оси конструкции. Выбор опции приводит к открытию на экране показанного ниже диалогового окна:
В верхней части диалогового окна можно выбрать тип осей конструкции (декартовые или цилиндрические). Внизу пользователь может определить область выбора элемента конструкции вдоль осей X,Y и Z глобальной системы координат. Также должны быть назначены начальная и конечная позиции осей конструкции, определяющих интервал выбора стержней или объектов.
Нижняя часть диалогового окна содержит опции, которые позволяют определить параметры выбора с помощью осей конструкции:
- Если опция выбрать только полные стержни/объекты включена, то выбираются только те стержни/объекты конструкции, которые полностью включены в выбранную область осей. Если эта опция выключена, то выбор стержней/ объектов конструкции включает все стержни/объекты конструкции, которые хотя бы частично располагаются в выбранной области осей.
- Внизу доступны три вида выбора:
- Если включена опция Создать новый выбор, то выбор стержней или объектов, сделанный в определенной области осей конструкции, обновляется. Если уже существует выбор стержня или объекта, то он замещается новым выбором.
- Если включена опция Добавить к текущему выбору, то стержни или объекты, выбранные в определенной области осей конструкции, будут добавлены к существующему выбору стерженей или объектов.
- Если включена опция Убрать из текущего выбора, то существующий выбор стерженя или объекта будет отменен. Выбор стерженя или объекта не будет сделан.
Нажатие кнопки Фильтры выбора открывает диалоговое окно Фильтр графического выбора.
