Этот параметр определяет дополнительные свойства стержней конструкции. Так, в рамные конструкции могут быть включены стержни, имеющие свойства стержней ферм. Это стержни, в которых действуют только осевые силы и которые испытывают только осевые деформации. Могут быть учтены также стержни, поперечные силы в которых влияют на деформации конструкции. Диалоговое окно Дополнительные свойства открывают одним из следующих способов:
- выбирают команду меню Геометрия > Дополнительные Атрибуты > Дополнительные свойства стержней;
- Щелкните
.

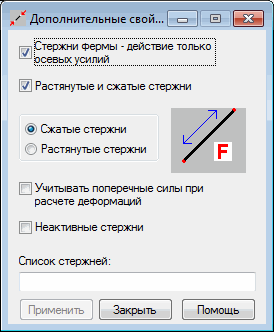

В диалоговом окне выполняется ряд функций.
- Стержни фермы - опция используется для задания в рамных конструкциях стержней типа стержней ферм. Заметим, что введение элементов такого типа не приводит к выключению связей в элементах рамы, а только изменяет тип стержневого элемента – вместо балочного элемента вводится элемент фермы.
Введение элемента фермы в рамную конструкцию используется для учета ослабления стержней; введение элементов типа стержней фермы уменьшает число степеней свободы модели конструкции, что приводит к сокращению времени вычислений при расчете больших конструкций.
Прим.: Опция, определяющая элементы типа стержней фермы, может использоваться только в таких моделях конструкций, которые состоят из балочных элементов. Эту опцию нельзя использовать в конструкциях следующих типов: в плоских и пространственных фермах, в конструкциях, работающих в условиях плоской задачи, в осесимметричных конструкциях; в этих конструкциях все стержни имеют тип стержней ферм. - "Учитывать поперечные силы при расчете деформаций" — при выборе этого параметра в процессе расчета конструкции учитывается влияние на деформацию конструкции поперечных сил в выбранных стержнях. Для таких стержней должен быть задан модуль сдвига.
- Растяжение/Сжатие стержней - если эта опция активизирована –, то в процессе расчета конструкции выбранные стержни конструкции будут работать только на растяжение или только на сжатие в зависимости от того, выбрана опция Стержни растяжения или опция Стержни сжатия.
Если выбрана последняя опция, становятся доступными две дополнительные опции:
Сжатие стержней и Растяжение стержней. Расположенное ниже поле редактирования используется для определения (графически или путем ввода номеров стержней вручную) стержней ферм, стержней, которые могут работать только на растяжение или только на сжатие, а также стержней, поперечные силы в которых влияют на деформации конструкции и это влияние должно учитываться при вычислении деформаций.
Прим.: В настоящее время расчет сжатых/растянутых стержней проводится точно так же, как для стержней фермы. Поэтому после включения опции Растяжение/Сжатие стержней автоматически активизируется опция Стержни фермы.
Когда используется опция Стержни фермы, нужно обратить внимание на особенности задания атрибутов и нагрузок, приложенных к выбранному стержню, которые имеют место благодаря различию работы стержневого элемента фермы по сравнению с балочным элементом. Собственный вес стержневых элементов фермы прикладывается к узлам фермы. Из нагрузок, приложенных по длине оси стержня фермы, во внимание принимаются только нагрузки, действующие вдоль оси стержня, поперечные нагрузки игнорируются. Это относится к следующим типам нагрузок:
- равномерно распределенная нагрузка на стержень.
- распределенная трапецеидальная нагрузка;
- нагрузка на стержень:
Нижняя часть диалогового окна содержит опцию Неактивные стержни; если эта опция включена, то стержни, номера которых введены в поле редактирования Список стержней или отмечены графически на экране, будут игнорироваться при создании модели конструкции. Эти стержни игнорируются и при создании сетки конечных элементов, то есть сетка конечных элементов будет создаваться так, как если бы отмеченные стержни не были вообще включены в проект конструкции.
