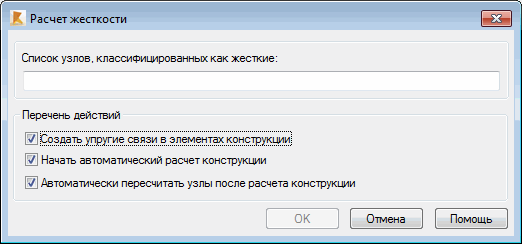

Опция доступна в Соединения при выборе команды меню: Соединения / Расчет жесткости, на экране появляется следующее диалоговое окно.
В текущей версии, расчеты жесткости доступны для соединений с передней пластиной, (таких как балка-колонна и балка-балка) только для Еврокода 3 (2005).
Во время расчетов определяется тип соединения для заданных соединений. Это представлено в расчетной пояснительной записке для каждого соединения.
С учетом жесткости, соединения делятся на:
- шарнирные;
- жесткий;
- полужесткие.
С учетом прочности соединения делятся на:
- шарнирные;
- соединения с полной прочностью;
- соединения с частичной прочностью.
Классификация соединения зависит от полного типа расчета, производимого пользователем.
Доступны 3 типа расчета конструкции:
- упругие – соединение классифицируется по жесткости;
- жестко-пластичные - соединение классифицируется по прочности;
- упруго-пластичные - соединение классифицируется по жесткости и прочности.
После открытия диалогового окна "Расчет жесткости", поле "Список жестких соединений" показывает группу соединений, которые были отнесены при их расчете к соединениям полужесткого типа.
Расчет жесткости и обновление результатов состоит из нескольких этапов:
- Назначение упругих степеней свободы концам стержней конструкции, соответствующим стержням в рассчитанных соединениях; для отдельных стержней конструкции соответствующие типы степеней свободы определяются автоматически. Эти типы будут написаны заново вместо прежних при перерасчете жесткости для тех же узлов.
- Пересчет конструкции с учетом назначенных степеней свободы.
- Пересчет всех соединений с учетом новых значений усилий в сечении.
