Местная система координат стержня – это вращающаяся вправо Декартова система со следующей ориентацией стержней:

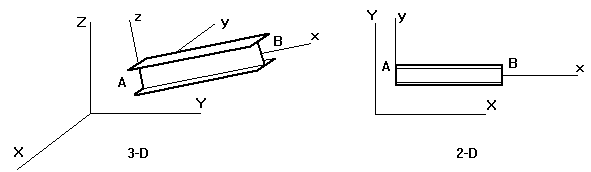

- местная ось Х – это всегда продольная ось элемента, направление которой определяется от начальной до конечной точки; начало координат системы расположено в начальном узле стержня. (см. рисунок ниже)
A – начальный узел, B – конечный узел стержня;
- местные оси Y и Z лежат в плоскости сечения стержня и упорядочены в соответствии с вращением вправо. Стандартно эти оси представляют: ‘y’ axis – ось большего момента инерции стержня, а ось ‘z’ - ось меньшего момента инерции стержня (в зависимости от сечения стержня). При создании стержней также применяют такие правила:
- при создании вертикального стержня местная ось ‘xґ стержня вертикальна, а направление местной оси y – параллельно глобальной оси Y;
- при создании не вертикального стержня плоскость, образованная местными осями x и z стержня, вертикальна, а местная ось z направлена вверх (по направлению глобальной оси Z).
Все сечение профиля с местной системой, т. е. с осями Y и Z может быть повернуто вокруг оси X стержневого элемента; это можно сделать, задав угол ГАММА.
