Данное диалоговое окно позволяет определить параметры железобетонной колонны.
Доступ
- Нажмите Проект
"Теоретическая арматура балок и колонн: параметры Параметры норм, чтобы открыть диалоговое окно "Ж/б элементы", а затем нажмите
. - Нажмите
("Ж/б элементы"), чтобы открыть диалоговое окно "Ж/б элементы", а затем щелкните .

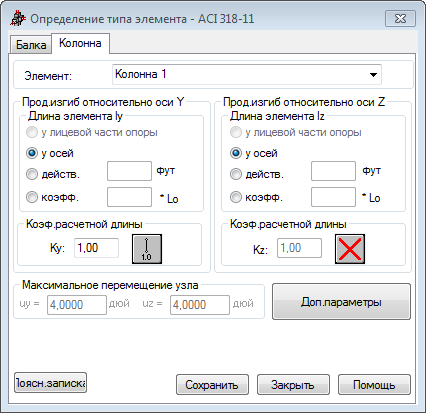

Элементы диалогового окна
- Элемент
- Отображение имени выбранного типа элемента. Имя по умолчанию: "Колонна" с первым свободным номером. Пользователь также может ввести иное имя в этом поле.
- Продольный изгиб относительно осей Y и Z
-
- Поле Длина элемента Iy и Iz содержит параметры, которые позволяют определить расчетную длину колонны. Есть четыре способа определить длину:
- Выберите В опорных поверхностях. Расстояние между опорами вверху и внизу колонны будет рассматриваться как расчетная длина колонны;.
- Выберите параметр В осях. Расчетная длина равна фактической длине колонны.
- Выберите Действ. и введите длину.
- Выберите Коэффициент и введите значение. Robot интерпретирует расчетную длину как расстояние между опорами, умноженное на введенное здесь требуемое значение. Например, если указано значение 0,25, то расчетное значение составит четверть длины, указанной для лицевой поверхности опор. L 0 обозначает длину колонны между узлами.
- Поле Коэффициент расчетной длины используется для определения коэффициентов расчетной длины элемента в обоих направлениях.
Этот коэффициент зависит от условий опирания узловых точек элемента в плоскостях потери устойчивости. Приведенная длина элемента определяется в диалоговом окне Схемы потери устойчивости. Для выбора нужно нажать иконку, изображающую схематически выбранную модель потери устойчивости элемента. Диалоговое окно содержит типичные схемы условий опирания стержня. При выборе схемы программа вычислит значение коэффициента автоматически.
При действии на элемент сжимающей продольной силы возможность потери устойчивости всегда проверяется в расчете, даже если продольная сила мала по сравнению с другими внутренними усилиями. Robot сам не проверяет, может быть игнорирован в расчете или нет учет потери устойчивости. Чтобы исключить расчет на устойчивость, нужно выбрать последнюю иконку среди иконок, расположенных в диалоговом окне Схемы потери устойчивости. Если эта иконка выбрана, в процессе расчета потеря устойчивости стержня не рассматривается.
- Поле Длина элемента Iy и Iz содержит параметры, которые позволяют определить расчетную длину колонны. Есть четыре способа определить длину:
- Максимальное перемещение узла
- Можно определить максимально допустимое относительное перемещение узлов колонны в направлениях Y и Z. Если допустимые перемещения превышены, программа отметит эту ситуацию в таблице результатов расчета.
- Дополнительные параметры - доступны для некоторых ж/б норм. Нажмите кнопку для открытия диалогового окна для задания дополнительных параметров.
- Поясн.записка: щелкните для отображения пояснительной записки.
- Сохранить: добавление типа элемента с выбранным именем и параметрами к списку предварительно определенных типов ж/б элементов.
В нижней части доступны кнопки:
