Использование пользовательских параметров отображения связанных моделей

Для связанной модели на главном виде можно изменить различные параметры отображения.

Сведения о воздействии различных параметров, связанных с фильтрами, на связанные и вложенные модели, приведены в разделе Примеры применения фильтров просмотра к связанным моделям.

Прим.: Параметры невидимых линий, которые применяются в режиме "Пользовательские", не влияют на отображение связанных моделей.
  1. Откройте вид в главной модели.
  2. Перейдите на вкладку "Вид"панель "Графика" ("Видимость/Графика").
  3. На вкладке "Связанные файлы" выполните следующие действия для связанной модели.
    1. В столбце "Видимость" установите флажок.
    2. Щелкните в столбце "Параметры отображения".
  4. В диалоговом окне "Параметры отображения связанных файлов" на вкладке "Основные" выполните следующие действия.
    1. Если выбран экземпляр связанной модели, выберите "Переопределить параметры отображения для данного экземпляра".
    2. Выберите "Пользовательские".

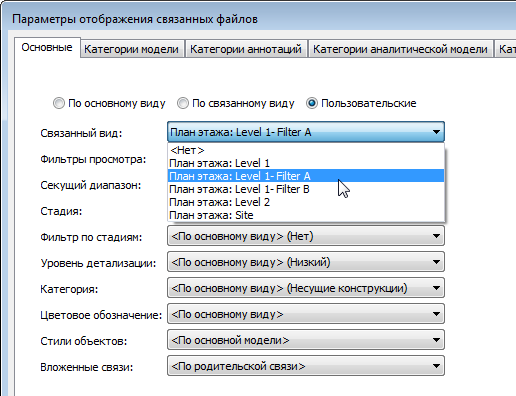

    3. В разделе "Связанный вид" выберите вид в связанной модели; заданные для этого вида параметры отображения будут применены к связанной модели на текущем главном виде.
    4. Выберите одно из следующих значений параметра "Фильтры просмотра", влияющего на связанную модель (но не на вложенные модели).
      • По основному виду. Связанная модель отображается с фильтрами, примененными к текущему виду главной модели.
      • По связанному виду. Связанная модель отображается с фильтрами, примененными к заданному связанному виду.
      • Нет соответствия. На текущем виде главной модели к связанной модели не применяются фильтры.
    5. Выберите одно из следующих значений параметра "Вложенные связи".
      • По родительской связи. Вложенные связанные модели отображаются с применением параметров переопределения видимости и графики, заданных для родительской связанной модели.
      • По связанному виду. Вложенные связанные модели отображаются с применением параметров переопределения видимости и графики, заданных во вложенной связанной модели верхнего уровня.
  5. Выберите требуемые значения остальных параметров, определяющих отображение графики связанной модели.
    • По основному виду. Связанные модели отображаются с применением параметров видимости и графики, заданных для главного вида.
    • По связанному виду. Связанные модели отображаются с применением параметров видимости и графики, заданных для указанного связанного вида.
  6. Если требуется переопределить параметры видимости для категорий моделей, категорий аннотаций, категорий импорта или вариантов конструкции, перейдите на соответствующую вкладку и в раскрывающемся списке выберите "Пользовательские".
