Секущим диапазоном называется набор горизонтальных плоскостей, с помощью которых можно управлять видимостью и представлением объектов на виде в плане.
Каждый вид плана имеет свойство секущий диапазон. К горизонтальным плоскостям, определяющим секущий диапазон, относятся «Верхняя», «Секущая» и «Нижняя» плоскости. Верхняя и нижняя секущие плоскости представляют собой самую верхнюю и самую нижнюю части секущего диапазона. Секущая плоскость определяет высоту, на которой конкретные элементы вида отображаются как вырез. Эти три плоскости определяют основной секущий диапазон.
Глубина проецирования — это дополнительная плоскость за пределами основного секущего диапазона. Изменение глубины проецирования позволяет отобразить элементы, расположенные под нижней секущей плоскостью. Глубина проецирования по умолчанию совпадает с уровнем нижней секущей плоскости.
На следующем виде фасада показан секущий диапазон
вида в плане: «Верхняя»
, «Секущая плоскость»
, «Нижняя»
, «Смещение» (снизу)
, «Основной секущий диапазон»
и «Глубина проецирования»
.

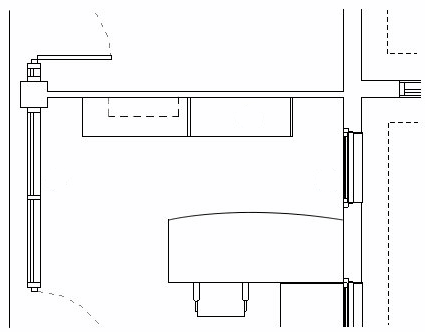

На виде в плане справа показан результат для данного секущего диапазона.
|
|
Отображение элементов на виде в плане
- Элементы, расположенные вне секущего диапазона, показываются на виде, только если указана подложка для отображения уровня за пределами секущего диапазона. Сведения о свойстве вида «Подложка» приведены в разделе Свойства вида.
- Элементы отображаются на виде в плане с применением веса линий разреза и линий проекции, а также стиля линий <Вне пределов> в соответствии с правилами, описанными в разделах ниже.
- Для изменения отображения веса линий вырезающих элементов и элементов проецирования используйте инструмент Стили объектов.
- Изменить способ отображения стиля линий <Вне пределов> можно с помощью инструмента Стили линий.
- В зеркальном отображении потолка (RCP) представление элементов аналогично их представлению на видах в плане, за тем исключением, что элементы отображаются, как если бы они рассматривались снизу в зеркальном отражении.
Элементы, пересекаемые секущей плоскостью
На виде в плане соблюдаются следующие правила Revit касательно представления элементов, которые пересекает секущая плоскость:
- Эти элементы создаются с применением веса линий разреза определенной категории элементов.
- Если категория элементов не имеет веса линий разреза, категория является невырезаемой. Элемент строится на основе веса линии проекции.
К исключениям отображения элементов, пересекаемых секущей плоскостью, относятся следующие:
- Стены высотой ниже 6 футов (или 2 метров) не отображаются в разрезе, даже если они пересекают секущую плоскость.
6 футов (или 2 метра) измеряются от верха ограничивающей рамки до нижней плоскости основного секущего диапазона. Например, при создании стены, возвышающейся на 6 футов над нижней секущей плоскостью, данная стена будет разрезана по секущей плоскости. Если верх стены будет находиться ниже чем на 6 футов, вся стена будет показана в виде проекции, даже там, где она пересекает секущую плоскость. Это происходит в случаях, когда в качестве значения свойства «Зависимость сверху» для стены выбрано «Неприсоединенная».
- Для некоторых категорий отдельные семейства могут быть классифицированы как вырезаемые или невырезаемые. Если семейство определяется как невырезаемое, а его элементы пересекают секущую плоскость, они создаются с применением веса линии проекции. См. раздел Семейства с невырезаемой геометрией.

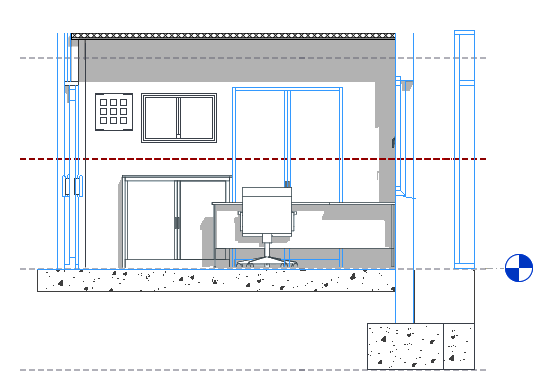

На следующем виде фасада элементы, пересекающие секущую плоскость, выделены синим цветом.

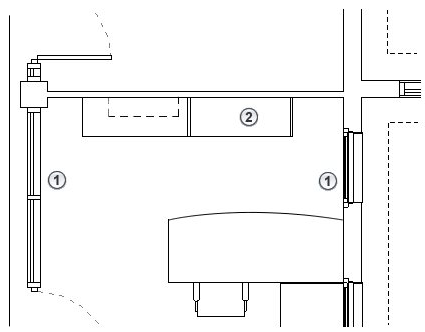

На виде в плане справа показано следующее:
Элементы, создаваемые с применением веса линий разреза (стены, дверь и окно)
Невырезаемые элементы, создаваемые с применением веса линий проекции (шкафы).
|
|
Элементы, расположенные под секущей плоскостью и над нижним пределом секущего диапазона
На виде в плане в программе Revit эти элементы строятся с применением веса линий проекции категории элементов.

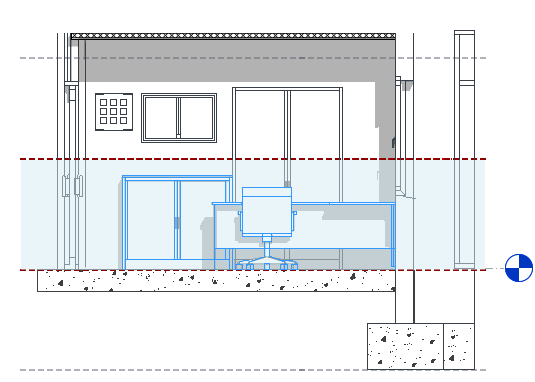

На следующем виде фасада элементы, находящиеся под секущей плоскостью и над нижним пределом секущего диапазона, выделены синим цветом.

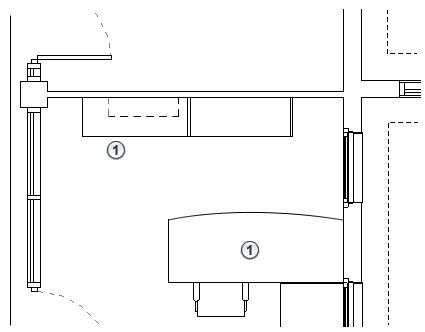

На виде в плане справа показано следующее:
Элементы, которые создаются с применением веса линий проекции, поскольку не пересекаются секущей плоскостью (шкаф, стол и стул)
|
|
Элементы, расположенные под нижней секущей плоскостью в пределах глубины проецирования
Элементы в пределах глубины проецирования создаются с применением стиля линий <Вне пределов> вне зависимости от категории элемента.
Исключения: для перекрытий, несущих перекрытий, лестниц и пандусов, находящихся за пределами секущего диапазона, используется скорректированный диапазон, который на 4 фута (примерно 1,22 м) ниже нижней плоскости основного диапазона. В пределах этого скорректированного диапазона элементы создаются с применением веса линий проекции для данной категории. Если же они находятся вне пределов скорректированного диапазона, но в пределах глубины проецирования, эти элементы создаются с применением стиля линий <Вне пределов>.

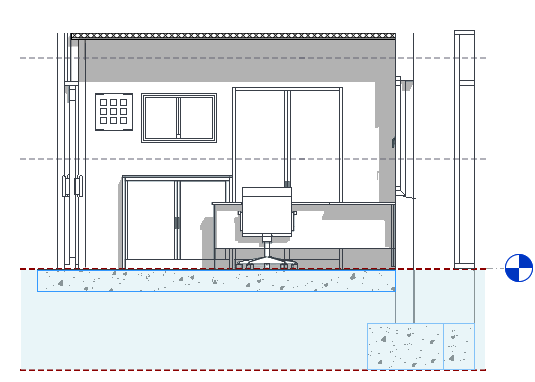

К примеру, на следующем виде фасада элементы, расположенные ниже нижней секущей плоскости и в пределах глубины проецирования, выделены синим цветом.

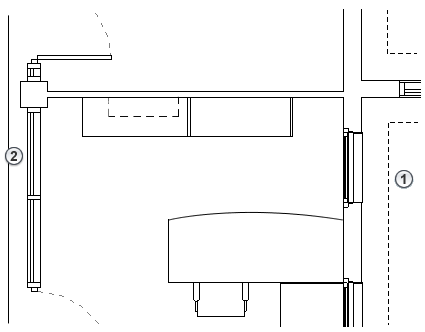

На виде в плане справа показано следующее:
Элемент (фундамент) в пределах глубины проецирования, построенный с применением стиля линий <Вне пределов>.
Элемент, построенный с применением веса линий проекции для определенной категории и удовлетворяющий условиям исключения.
|
|
Элементы, находящиеся между секущей плоскостью и верхним пределом секущего диапазона
Эти элементы отображаются на виде в плане только в том случае, если они относятся к категориям окон, шкафов или типовых моделей. Элементы этих трех категорий строятся с применением веса линий проекции так, как если бы они рассматривались сверху.

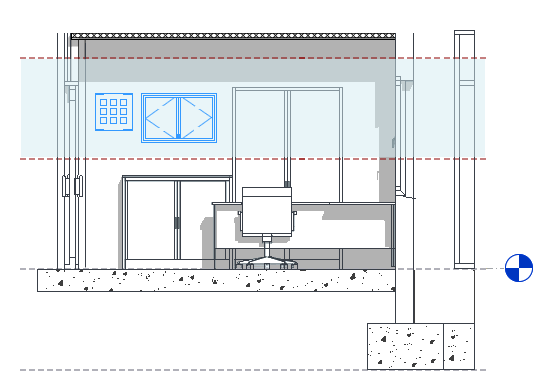

К примеру, на следующем виде фасада элементы, расположенные между секущей плоскостью и верхним пределом секущего диапазона, выделены синим цветом.

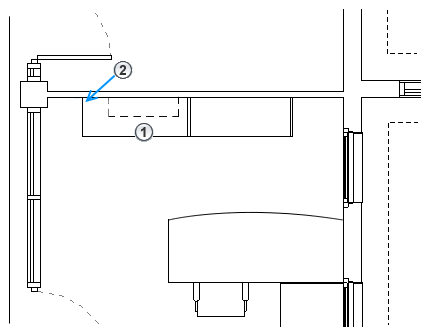

На виде в плане справа показано следующее:
Настенный шкаф, построенный с применением веса линий проекции. В этом случае семейству шкафов присваивается стиль штриховых линий проецирования.
Настенное бра (из категории осветительных приборов) не отображается на плане, поскольку оно не относится к категориям окон, шкафов или типовых моделей.
|
|
