При выполнении расчета энергопотребления для модели здания аналитические поверхности в модели энергопотребления отображаются с зазорами и изломами кромок.

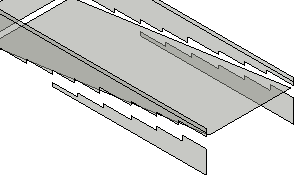

Например, на следующем рисунке показаны аналитические поверхности, созданные в модели энергопотребления для обозначения пандуса и смежных стен. На аналитических поверхностях стен зазоры появляются в тех местах, где они пересекаются с пандусами. Зазоры отображаются с неровными краями.

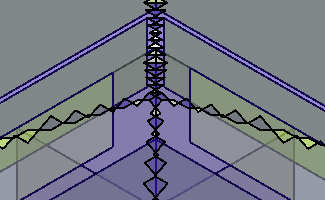

На следующем рисунке показана иная ситуация, в которой аналитические поверхности, обозначающие детали крыши, отображаются с неровными линиями.
Причина: небольшие зазоры и изломы кромок практически не влияют на анализ и используются в основном для повышения производительности анализа.
Площадь аналитических поверхностей, используемая для расчета энергопотребления, соответствует приблизительным значениям поверхностей элементов модели. Автоматически созданная модель энергопотребления может содержать зазоры между аналитическими поверхностями и ступенчатыми краями. Эти элементы модели энергопотребления могут выглядеть необычно, однако они не влияют на точность результатов моделирования энергопотребления.
В диалоговом окне "Параметры энергопотребления" с помощью параметра "Разрешение аналитической поверхности" можно определить, насколько точно аналитические поверхности будут соответствовать представляемым ими поверхностям элементов здания. Меньшим значением разрешения можно достичь более высокое соответствие площадей аналитических поверхностей и поверхностей элементов здания. Однако эти изменения отразятся на результатах моделирования энергопотребления, завершение которого занимает больше времени при отсутствии заметного повышения точности результатов.
Решение: данная проблема не требует решения.
