测光表辅助对象

测光表是用于计算和显示视口中照明级别的辅助对象。您还可以将照明信息导出到文本文件。

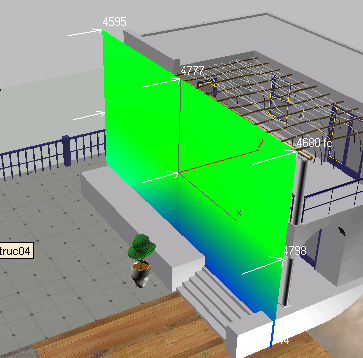

在透视视口中计算测光表

.

箭头指向所测量的灯光。

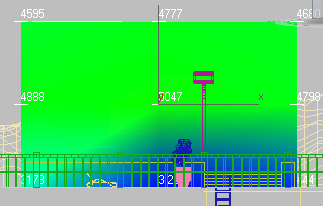

在正交视口中计算测光表

.

在正交视口中，可以更为轻松地查看更多计算后的值。

警告： 测光表对象对于除环境光阻挡跟踪光线以外的照明都是透明的。为此，它们会给环境阻光解决方案造成不利的影响。进行照明分析时，需禁用所有 Arch & Design 材质和 Autodesk 材质中的环境光阻挡。完成照明分析后，可重新启用 Ambient Occlusion 以创建“美景”渲染。

步骤

要创建测光表，请执行以下操作：

  1. 在“照明分析助手”“分析输出”面板 “测光表”卷展栏中，单击“创建测光表”。
  2. 在视口中，拖动矩形图形。

    “长度”和“宽度”区域会随着拖动进行更新。

  3. 释放鼠标完成测光表的创建。

    在正交视口中，3ds Max 会在视口的平面上创建测光表。在透视和摄影机视口中，它会在“世界 XY”平面上创建仪表。

界面

“参数”卷展栏

活动
启动或禁用测光表。默认设置为启用。
单位
根据活动系统照明是采用国际单位还是美制单位，分别以“lx”表示勒克斯或“fc”表示尺烛光。
“尺寸”组
长度和宽度
设置测光表的长度和宽度。默认设置取决于创建测光表时拖动的大小。
长度分段和宽度分段
沿测光表的长度和宽度设置分段数。默认设置为 3。

当计算测光表时，它会显示每个分段交集处（包括边缘）的照明值。

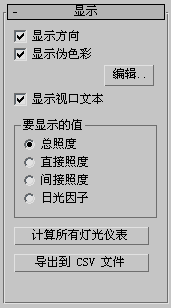

“显示”卷展栏

显示方向
启用此选项后，测光表会显示指向仪表所测灯光的箭头。默认设置为启用。
显示伪彩色
启用此选项后，测光表会显示伪彩色。伪彩色设置位于“照明分析助手” “常规”面板上。默认设置为启用。

编辑 单击此按钮，可打开“照明分析助手”“常规”面板，您可以在其中更改伪彩色设置。

显示视口文本
启用此选项并在计算完测光表后，仪表会显示每个长度/宽度分段交集处的照明值。默认设置为启用。
“要显示的值”组

用于选择测量的灯光类型。每个仪表每次只能测量一种照明。

  • 总照度（默认设置。）用于测量直接和间接照度。
  • 直接照度 仅测量直接照度。
  • 间接照度 仅测量间接照度（反射照明）。
  • 日光因子 仅测量日光，而非其他直接或间接照明。
    注： 要获得能源与环境设计先锋 (LEED) 证书信用 8.1，需要测量“日光因子”。除非另行声明，天空亮度分布假定为标准阴暗 CIE 天空模型的天空亮度分布。
计算所有测光表
单击此按钮，可计算场景中所有的测光表。计算完测光表后，它们会显示所测量的照明类型的值。
导出到 CSV 文件
单击此按钮，可将该仪表的数据保存为 Comma-Separated Value (CSV) 文件。这是一个文本文件，它包含由测光表收集的一组值。

CSV 文件的路径为 C:\users\<用户名>\my documents\3dsmax\export （对于 Windows 7 和 Windows 8）。

以下是一个小测光表 CSV 文件的示例：

Name, ID, Frame, Location, Date, Direct, Indirect, Total, Illum. Unit, Daylight Factor, Pos X, Pos Y, Pos Z, Unit, Orient. X, Orient Y, Orient Z
LightMeter Helper01, 1, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 49.0, 0.00, 49.0, fc, 0.00, -44.71, -542.93, -37.73, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 2, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 48.6, 0.00, 48.6, fc, 0.00, 170.92, -542.93, -18.87, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 3, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 101, 1.23, 102, fc, 0.00, 386.55, -542.93, 0.00, Inches, -0.09, 0.00, 1.00,
LightMeter Helper01, 4, 0, San Francisco CA, 12:00:00 Saturday June 21 2008 , 154, 1.82, 156, fc, 0.00, 602.18, -542.93, 18.87, Inches, -0.09, 0.00, 1.00,
