通过 CFD 速度场设置实例的动画

可以在通过 CFD 模拟的速度场平流传输的样条线上设置对象实例的动画。例如，您可以创建在模拟中移动的箭头。

1. 创建要实例化的对象。
2. 导入 Simulation CFD 文件，如此处所述。
3. 创建包含多个样条线的图形，如此处所述。
4. 在“创建”面板中，选择“几何体”类别，然后选择“CFD”。
5. 单击 CFDInterpOnSpline，然后在视口中单击。

   将在场景中创建 CFDInterpOnSpline 对象，但它最初没有几何体。

6. 将 CFDSplineNode 对象移动到世界原点。此外，确保它与世界坐标系对齐，而不进行缩放。
7. 在“修改”面板上，单击“参数”卷展栏中的“样条线”按钮，然后选择场景中的样条线对象。
8. 单击“实例节点”按钮，然后选择要实例化的对象。

   在两个输入对象连接后，实例将出现在样条线上。

9. 更改并为“路径百分比”设置动画，以沿样条线移动实例。
10. 要在视口中以颜色查看速度，请执行以下操作：
    1. 右键单击 CFDInterpOnSpline 对象。
    2. 选择“对象属性”。
    3. 在“常规”选项卡上，启用“显示特性”组中的“顶点通道显示”。

    调整“修改”面板上的“红色量百分比”，以控制从蓝色（最慢）到青色、绿色、黄色、橙色和红色（最快）的颜色渐变。如果值在 100 以上，速度较慢的箭头将指向红色，而如果值在 100 以下，速度较快的箭头将指向蓝色。

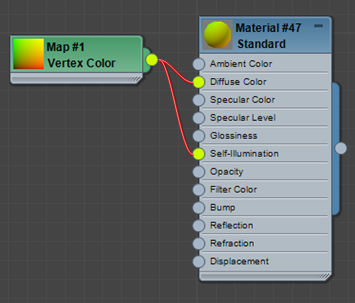

11. 要将速度渲染为颜色，请应用使用顶点颜色的材质。例如，您可以使用“标准”材质，该材质包含插入“漫反射颜色”和“自发光”端口的“顶点颜色”贴图。



请注意，对于使用 mental ray 渲染器生成的运动模糊，还必须在 CFDInterpOnSpline 对象的变换上设置关键点。
