注： 只有当 mental ray 渲染器为活动的渲染器时，才会出现“采样质量”卷展栏。
过程
要查看采样图案，请执行以下操作：
- 在“诊断”卷展栏中，选择“采样率”，然后对场景进行渲染。
mental ray 绘制一个图标显示应用的采样值的范围，而不是渲染图像。白线指示场景中的边，此处 mental ray 采用采样最大值。如果使用分数采样限制（采样），亮点表示高的采样值，暗点表示低的采样值。
“视图采样”也可以在每个渲染块周围绘制红线，或者在单独的渲染块周围绘制红线，这样有助于分析。
当“最小”采样值和“最大”采样值相等时，图表将所有的渲染块显示为白色。

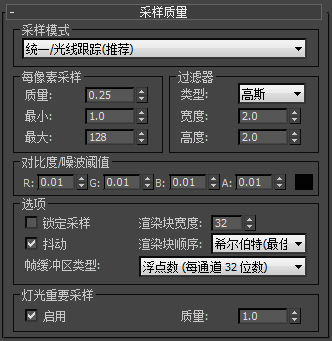

界面
- “采样模式”下拉列表
- 可用于选择要执行的采样类型。
- 统一/光线跟踪(推荐)（默认设置。）针对锯齿和计算运动模糊使用相同的采样方法，以此来对场景进行光线跟踪。与“经典”方法相比，此方法可以大大加快渲染速度。
注： 轮廓渲染与“统一/光线跟踪”采样模式不兼容。
- 经典/光线跟踪使用“最小值/最大值”采样倍增，和 3ds Max 之前的 3ds Max 版本中相同。
注： 轮廓渲染仅适用于“经典/光线跟踪”采样方法。
- 光栅/扫描线与“经典/光线跟踪”模式类似，只是该模式禁用了光线跟踪。
“光栅/扫描线”模式使用采样值而不是“最小值/最大值”倍增。对比度/噪波控件不可用。
- 统一/光线跟踪(推荐)（默认设置。）针对锯齿和计算运动模糊使用相同的采样方法，以此来对场景进行光线跟踪。与“经典”方法相比，此方法可以大大加快渲染速度。
“每像素采样”组
此组中显示的控件取决于处于活动状态的模式：“统一”、“经典”还是“光栅”。
“统一/光线跟踪(推荐)”模式
- 质量
- 设置渲染的质量。值越低，渲染速度越快，但图像越粗糙。值越高，图像会越平滑，但渲染时间更长。范围在 0.1 到 20.0 之间。默认值为 0.25。
质量实质上是设置渲染器停止采样的“噪波级别”。质量越高，噪波越少。“空间对比度”阈值设置最低可接受的噪波级别。
“质量”设置为 0.25（默认）

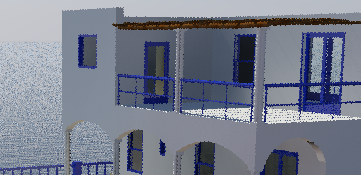

“质量”设置为 0.1

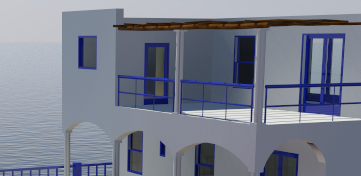

“质量”设置为 20.0
- 最小值
- 设置最小采样率。范围在 0.1 到 64.0。默认值为 1.0
- 最大值
- 设置最大采样率。范围在 1 到 100000（一百个一千）。默认值为 128.0。
“经典/光线跟踪”模式
设置用于对渲染输出进行抗锯齿操作的最小和最大采样率。
- 最小值
- 设置最小采样率。此值代表每像素采样数。大于等于 1 的值代表对每个像素进行一次或多次采样。分数值代表对 N 个像素进行一次采样（例如，对于每四个像素，1/4 为最小的采样数）。默认值=1/4。
- 最大值
- 设置最大采样率。如果邻近的采样通过对比度加以区分，而这些对比度已经超出对比度限制，则包含这些对比度的区域将通过“最大值”被细分为指定的深度。默认值为 4。
将对“最小值”和“最大值”列表的值进行锁定，以使“最小值”不会超过“最大值”。
若要为预览使用低采样值，请将“最小值”和“最大值”分别设置为默认设置 1/4 和 4，或者分别减少到 1/16 和 1/4。若要为最终渲染使用高采样值，请将“最小值”和“最大值”分别增大至 4 和 16，或者更高的值。
“光栅/扫描线”模式
“光栅/扫描线”模式将对象切成微型多边形。它会为每个微型多边形进行一次明暗处理，并根据处理结果为其分配颜色。然后，这些微型切片多边形将跨时间进行移动，并按可见性采样进行采样。这样可以通过多个采样（平滑运动模糊）来对运动模糊等效果进行求解，而无需为每个采样执行计算量相当大的明暗处理过程。这就好比渲染器使用每像素固定采样数（明暗处理采样）渲染静止帧，然后重用该图像，并在以后借助可见性采样对该图像进行涂抹。
- 明暗处理
- 控制每像素明暗处理调用的近似数量。值越大，渲染越精确，渲染时间也越多。范围为 0.1 至 10000 （一万）。默认值为 2.0。
- 可见性
- 控制“光栅”模式使用的每像素的采样数。采样越多就会越平滑，但渲染时间也会越长。范围从 1 到 225。默认值为 16。
“过滤器”组
- “类型”下拉列表
- 确定如何将多个采样合并成单个像素值。可以设置为长方体、高斯、三角形、Mitchell 或 Lanczos 过滤器。默认设置为长方体。
提示： 对于多数场景，使用 Mitchell 过滤器将获得最佳效果。
- 长方体过滤器：对所有的过滤区域的采样进行求和运算，过滤区域的权重相等。这是最快速的采样方法。
- 高斯过滤器：采用位于像素中心的高斯（贝尔）曲线对采样进行加权。
- 三角形过滤器：采用位于像素中心的三角形对采样进行加权。
- Mitchell 过滤器：采用位于像素中心的曲线（比高斯曲线陡峭）对采样进行加权。
- Lanczos 过滤器：采用位于像素中心的曲线（比高斯曲线陡峭）对采样进行加权，减小位于过滤区域边界的采样影响。
- 宽度和高度
- 指定过滤区域的大小。增加“宽度”和“高度”值可以使图像柔和，但是却会增加渲染时间。
默认设置取决于选择的类型：
- 长方体过滤器：宽度为 1.0、高度为 1.0
- 高斯过滤器：宽度为 2.0、高度为 2.0
- 三角形过滤器：宽度为 2.0、高度为 2.0
- Mitchell 过滤器：宽度为 4.0、高度为 4.0
- Lanczos 过滤器：宽度为 4.0、高度为 4.0
“对比度/噪波阈值”组
设置对比度来作为控制采样的阈值。空间对比度应用于每一个静态图像。
这些控件对于“光栅/扫描线”模式是禁用的。
如果同一帧中相邻近的采样通过多于此颜色才能进行区分，mental ray 渲染器将进行递归超级采样（也就是每一像素进行多次的采样），以达到以上由每像素最大采样值指定的深度。增加空间对比度值以减少采样数，并且提高渲染场景的速度，但是以图像质量为代价。
- R、G、B 指定红、绿、蓝采样组件的阈值。这些值都是规范化了的值，它们的范围是 0.0 到 1.0，0.0 代表了颜色组件为完全未饱和（黑色，或者在八位代码下为 0），1.0 表示颜色组件为完全饱和（白色，或者在八位代码下为 255）。默认值为 (0.01, 0.01, 0.01)。
- A指定采样 alpha 组件的阈值。这些值都是规范化了的值，它们的范围是 0.0 （全透明，或者在八位代码下为 0）到 1.0 （完全不透明，或者在八位代码下为 255）。默认值为 0.01。
- [色样] 单击可显示颜色选择器，从而以交互方式指定 R、G 和 B 的阈值。
“选项”组
- 锁定采样
- 启用此选项后，mental ray 渲染器对于动画的每一帧使用同样的采样模式。禁用此选项后，mental ray 渲染器在帧与帧之间的采样模式中引入了拟随机 (Monte Carlo) 变量。默认设置为禁用。
改变采样模式避免动画中出现人工渲染效果。
- 抖动
- 在采样位置引入一个变量；请参见采样。如果打开“抖动”功能，可以避免锯齿问题的出现。默认设置为启用。
- 渲染块宽度
- 确定每个渲染块的大小（以像素为单位）。范围为 4 至 512 像素。默认值为 32 像素。
为了渲染场景，mental ray 渲染器将图像细分成矩形横截面或“渲染块”。使用较小的渲染块会在渲染时，生成更多的更新图像。更新图像会消耗少量的 CPU 周期。大多数情况下，调整该值对渲染时间影响很小或没有影响，但是在渲染非常大的图像时，将“渲染块宽度”设置为最大尺寸（以像素为单位）的十分之一左右可能会获得更快的结果。例如，渲染 4000 x 3000 图像时，将“渲染块宽度”设置为 400。
提示： 每个 CPU 都指定一个渲染块，因此在多处理器系统中，一定要设置“渲染块宽度”，以使所有 CPU 都用来渲染图像。例如，如果有 8 个 CPU，而使用四个渲染块渲染图像，4 个 CPU 就未得到使用。 - 渲染块顺序
- 允许您指定 mental ray 选择下一个渲染块的方法。如果使用占位符或者分布式渲染，则使用默认的希尔伯特顺序。另外，还可以基于查看显示在渲染帧窗口中渲染图像的方式选择一种方法。
- 希尔伯特（最好）（默认设置。）选取的下一个渲染块将触发最少的数据传输。
- 螺旋渲染块从图像中心开始，螺旋式向外延伸。
- 从左到右渲染块在列中进行从下到上、从左到右的渲染。
- 从右到左渲染块在列中进行从下到上、从右到左的渲染。
- 从上到下渲染块在列中进行从右到左、从上到下的渲染。
- 从下到上渲染块在列中进行从右到左、从下到上的渲染。
- 帧缓冲区类型
- 允许您选择输出帧缓冲区的位深。
- 整数（每个通道 (16 位）输出每个颜色信息通道 16 位。在 3ds Max 中，这是默认的输出格式。
-
浮点（每个通道 (32 位）输出每个颜色信息通道 32 位。该方法支持高动态范围图像 (HDRI)。
重要： 对于照明分析需要浮点 32 位输出。
在使用浮点 32 位输出来渲染图像时，您可能会在明亮的区域（例如自发光对象或光源反射）看到锯齿状边缘。产生这种情况的原因是在浮点渲染中，像素的亮度可以大于 1（可以说是，“过白”）。

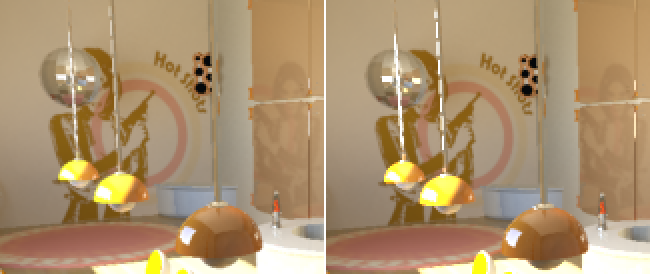

左：在 16 位渲染中，明亮的高光比较柔和。
右：在 32 位渲染中，明亮高光（在灯链和镜像中）比较强并出现锯齿。
例如，假设对某像素的采样次数为四次，某对象在四次中阻挡该像素一次。在 16 位渲染中，这会得到像素灰度值的 25%。在 32 位渲染中，也是一样，除非对象是明亮的。这种情况下，该像素可能会比其周围环境亮 20 倍，因此导致无法与其周围环境融为一体，而且渲染高光会显示出锯齿。虽然这种效果在 3ds Max 渲染帧窗口中很明显，但仅仅是明显而已：例如，当在处理 HDRI 图像的合成程序中使用图像时，或在 Photoshop 等图像处理程序中打开图像并调整其级别时，图像将会正确显示。
“灯光重要性采样”组
- 启用
- 灯光重要性采样 (LIS) 将增加相对于当前被着色点更亮的灯光的采样数。这样可以减少噪波量（粒度）并提高渲染的精确度。默认情况下，采样在所有光源中都是交叉平衡的。默认设置为启用。
- 质量
- 倍增每个点进行的采样数。默认值为 1.0 时，渲染器进行的采样数与禁用 LIS 时相同，但光源是交叉平衡的。范围在 0.0 到 20.0 之间。默认值为 1.0。
