生成载荷-位移图

使用载荷位移图确定结构的全局刚度响应。

它们这些图特别适用于渐进式失效分析，因为它们便于确定结构在失效开始和扩展时的表现方式。

1. 依次单击“主菜单” > “TimeHist 后期处理”。
2. 在显示的 GUI 中，单击“添加数据”图标（绿色加号）。
3. 依次选择“反作用力” > “结构力” > “力的 Y 分量”。单击“确定”。
4. 从图形窗口中，选择具有指定位移的节点（请参见定义载荷部分中的图像）。单击“确定”。
5. 重复步骤 2-4，但改为依次选择“节点求解” > “DOF 求解” > “位移的 Y 分量”。

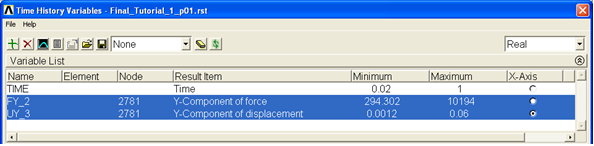

6. 若要绘制反作用力与位移，请将 X 轴设置为 UY_3、选择 FY_2 和 UY_3，并单击“图形数据”图标。请参考下图。

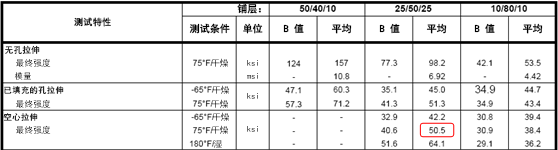

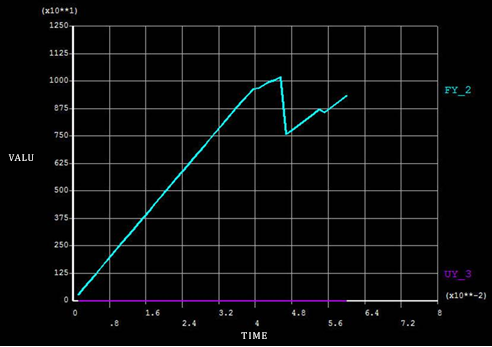

载荷-位移图如下所示。位移 0.0468 的刚度急剧下降对应于板的彻底失效。模拟的极限载荷为 10,180 lbs，强度为 47.1 ksi。板的实验 [1] 强度为 50.5 ksi，如下表中所示。Helius PFA 预测的极限强度和实验强度相差 6.7%。
