我们对表面粗糙度符号进行了一些改进。
一般增强功能

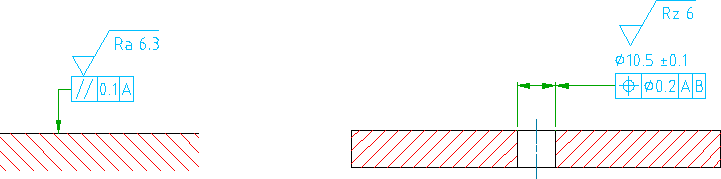

现在，可以将表面粗糙度符号附着到形位公差符号。
与绘图标准相关的增强功能
我们对表面粗糙度符号进行了改进，使其符合 2006 版的 GB/T 131 绘图标准。
| GB/T 131 - 1993 | GB/T 131 - 2006 |
|---|---|
|
|
还可以使用曲面指示引线在俯视图上指定表面粗糙度要求。
保存为早期版本
如果将工程图保存为 AutoCAD Mechanical 的早期版本，则：
- 附着到形位公差符号（如果工程图包含任何形位公差符号）的表面粗糙度符号将变为拆离状态。但是，不会丢失表面粗糙度要求数据。
- GB/T 131-2006 表面粗糙度符号（如果工程图包含任何表面粗糙度符号）将转换为块参照。
