我们对焊接符号的外观提供了更多的控制。
焊接类型符号缩放
在早期版本的 AutoCAD Mechanical 中，以下焊接符号元素的大小可以通过更改文字高度进行控制。
- 焊接类型符号。
- 辅助符号。
- 交错符号（仅限 ISO 标准和基于 ISO 的标准）。
- 周围符号（仅限 GB 标准）。
- 现场焊接符号。
- 尾部符号。

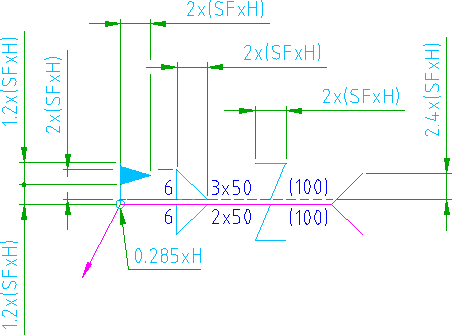

我们现在引入了指定比例系数的功能，因此，可以独立于文字高度来调整这些元素的大小。下图中显示了一个 ISO 焊接符号，其中每个元素的标注都指定为一个公式。H 为文字高度，SF 为比例系数。
注： 全周边符号不受比例系数影响。
加工间隙

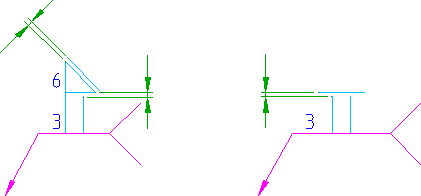

在早期版本的 AutoCAD Mechanical 中，我们没有提供控制第一个工艺与第二个工艺之间或者工艺与熔接表面形状符号之间间隙的功能。现在，我们提供了一个加工间隙设置，用于控制这些间隙。
保存为早期版本
如果将包含这些增强功能的工程图保存为 AutoCAD Mechanical 的早期版本，则：
- 所有与该比例系数设置关联的元素将恢复为与保存版本相对应的默认大小。
- 焊接工艺之间的间隙将恢复为与保存版本相对应的默认设置
当保存为早期版本时，由于去除了比例系数和加工间隙信息，因此焊接符号的视觉保真度会丧失。
