查看型腔体积:XY 图

在本任务中，您将查看型腔体积:XY 图。此图为您提供关于分析中使用的工艺设置是否适用的信息。可使用此信息优化工艺。

1. 在“方案任务”列表中单击结果“型腔体积:XY 图”。

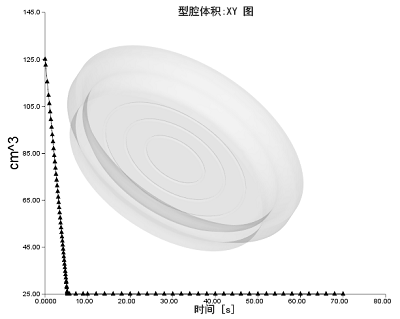

   “型腔体积:XY 图”显示在压缩分析过程中，模具活动部分和固定部分之间的模具型腔体积与时间的变化。它包括工艺开始时模具两半部分稍微打开而增加的体积。

2. 将“型腔体积:XY 图”结果与作为工艺设置的一部分设置的压缩设置进行比较。



   压缩速度和压力机压缩时间应与图形结果相符。为此零件指定的工艺设置为：压缩时间 10 秒，固化时间为 60 秒。因此，周期时间为 70 秒。此时间对应于 X 轴中的数据的结束。

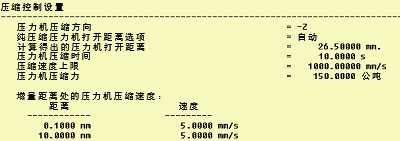

3. 由于压缩打开距离已设为自动，因此您需要在日志中查看压力机打开距离，该距离为 26.5 毫米。

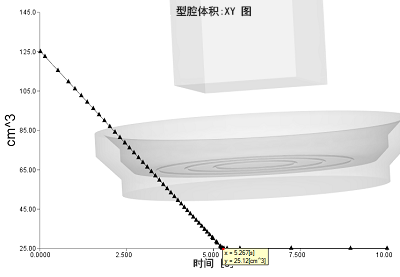

4. 如果您将打开距离除以压力机速度，您会发现压力机在 5.3 秒时关闭。压力机停止移动后，型腔体积应该不会变化，如图中所示。型腔体积停止变化大约 5 秒。可以缩短压缩时间以与时间匹配，例如优化工艺以缩短周期时间。

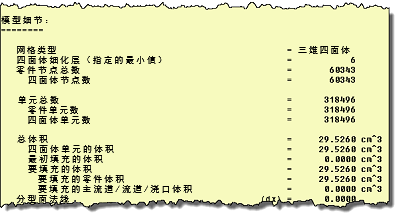

5. 将型腔体积:XY 图报告的最终型腔体积与分析日志中报告的网格模型体积进行比较。





   这两个体积应该互相接近，其中模型体积应稍稍大于 XY 图中所报告的型腔体积。如果型腔体积:XY 图中报告的体积大于模型体积，这可能表示熔体在模具接近预期型腔体积之前便在低于其转变温度的情况下冷却（或者对于热固性材料，材料固化）。
