在本任务中，您将查看压缩成型工艺的压力机作用力结果。在本练习中，将评估工艺设置是否足以获取厚度在设计厚度的 3% 以内的零件，这是为该零件设置的容差。
查看压力机作用力:XY 图的步骤
- 在“方案任务”列表中单击“压力机作用力:XY 图”。

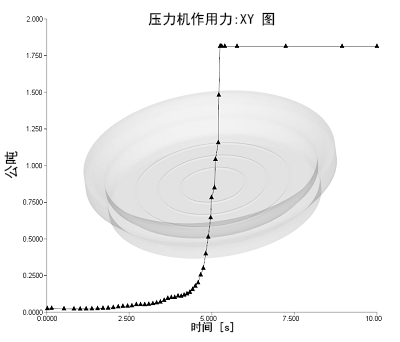

“压力机速度:XY 图”结果显示整个分析期间压力机移动的速度，该结果将呈现在力与工艺时间的 XY 图上。在 5 秒后（对应于压力机完全关闭的时间）立即达到大约 1.8 吨的最大压力机作用力。类似于上一结果中显示的型腔体积稳定的时间。

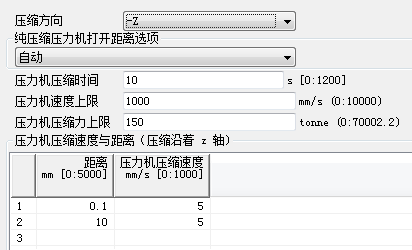

- 将此图与用于分析的工艺设置进行比较。压力机作用力的计算方法为将压力乘以特定时刻分型面上压缩表面的投影面积。

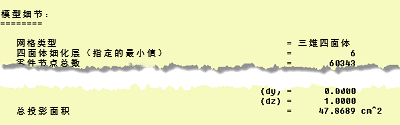

根据日志文件中的模型详细信息，可得出投影面积为 47.8689 cm2。

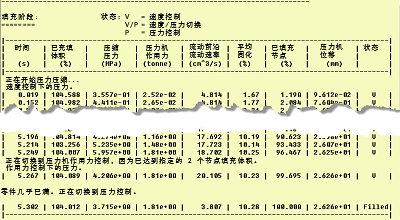

如果查看日志文件填充阶段，会找到 3.715 MPa 的速度/压力切换之后的压力。
将压力乘以投影面积，便得到 1.81 吨的压力，该值对应于压力机作用力结果。此值远低于分析中设置的 150 吨的压力机压缩力上限，因此所选的注塑机在相应的规范内。
