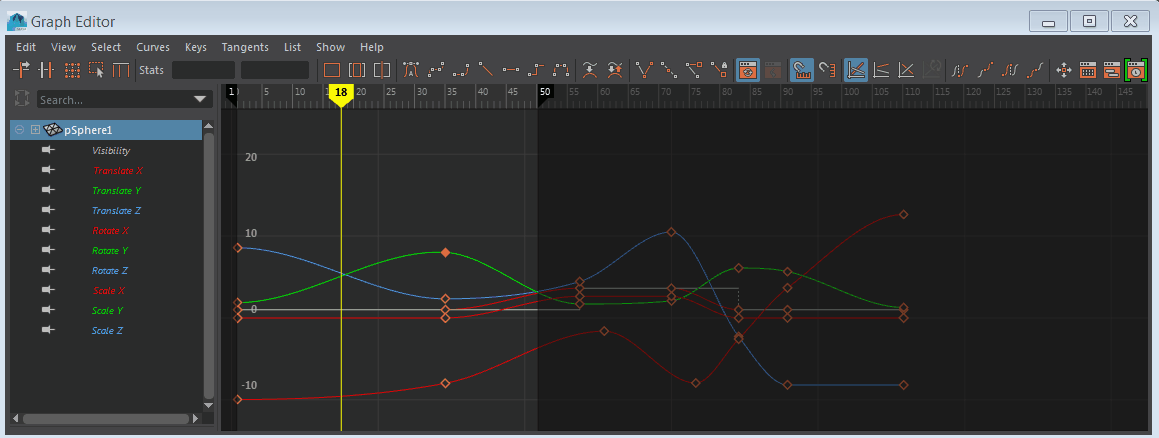

曲线图编辑器

您可修改的动画关键帧之间插值的图形表示。

若要打开曲线图编辑器,请执行以下操作:

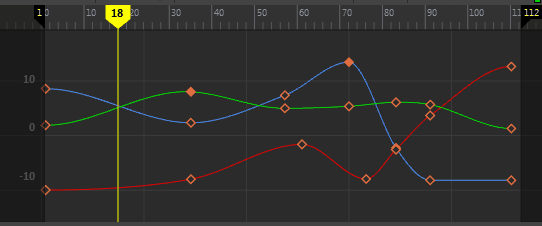

曲线图编辑器显示为场景动画的图表视图,以便通过多种方式创建、查看和修改动画曲线。例如,通过使用切线控制柄改变动画曲线的形状,您可以控制关键帧之间的插值和曲线外插并更改动画曲线值和计时。
注: 曲线图编辑器显示为场景动画的图表视图,以便通过多种方式创建、查看和修改动画曲线。例如,通过使用切线控制柄改变动画曲线的形状,您可以控制关键帧之间的插值和曲线外插并更改动画曲线值和计时。 尽管曲线图编辑器的颜色方案专门设计用于提高可见性,但您可以在颜色设置(Color Settings)中自定义这些颜色。
其他改进包括:

下表概述了使用“曲线图编辑器”(Graph Editor)的各项任务:

目标 操作

“曲线图编辑器”(Graph Editor)放置在场景视图中

选择要在其中显示“曲线图编辑器”(Graph Editor)的场景视图,然后选择“面板 > 面板 > 曲线图编辑器”(Panels > Panel > Graph Editor)

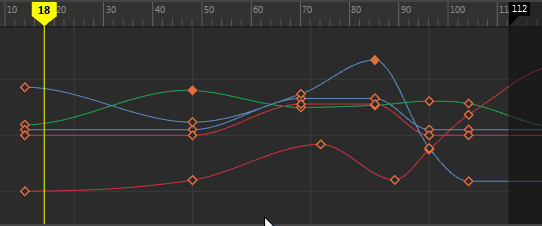

“曲线图编辑器”(Graph Editor)中启用预先选择亮显

“曲线图编辑器”(Graph Editor)菜单栏中,启用“选择 > 选择前亮显”(Select > Pre-select Highlight)
提示: 使用“颜色”(Colors)窗口更改亮显颜色。选择“窗口 > 设置/首选项 > 颜色设置”(Windows > Settings/Preferences > Color Settings),然后更改“动画编辑器”(Animation Editors)部分中的“预先选择亮显”(Pre-selection highlight)选项。

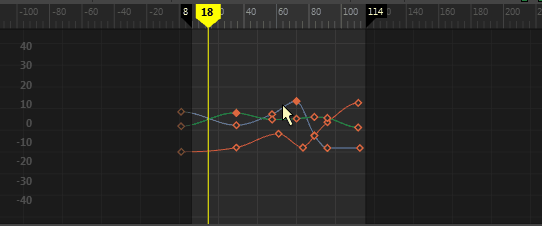

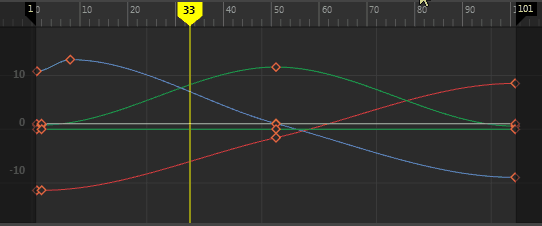

平移并放大“曲线图编辑器”(Graph Editor) 与视口导航相同:
  • 平移:按住 AltOption (Mac OS X) 键并使用鼠标中键拖动。
  • 缩放:按住 AltOption (Mac OS X) 键并拖动或使用鼠标右键拖动。将基于鼠标光标的位置使缩放居中。
缩放曲线 选择动画曲线(请参见下文中的“选择曲线”),然后单击 F 键框显当前选择。

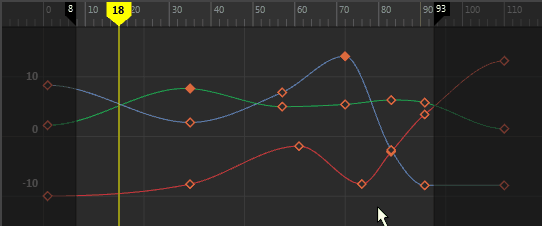

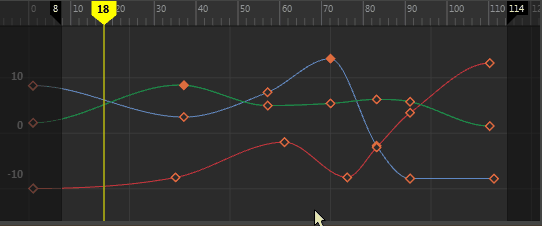

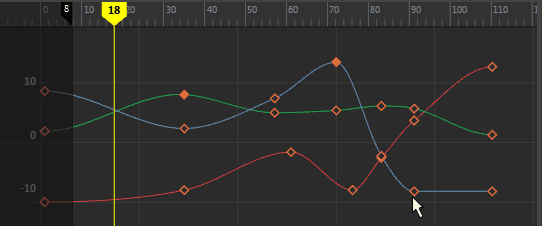

调整播放范围 在时间标尺上,单击暗区域的边并拖动以更改播放范围。通过拖动时间标尺上的标志,在时间视图中延伸播放范围。

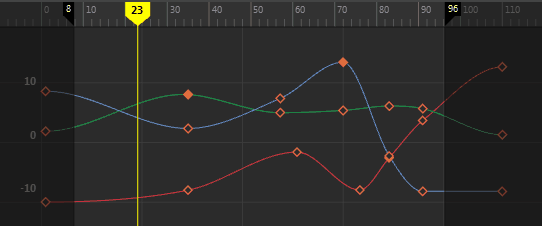

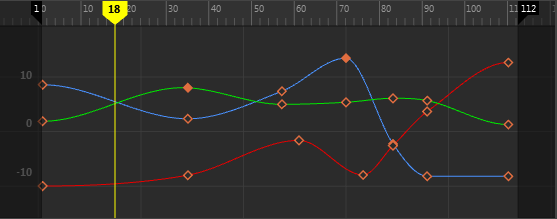

拖动动画 拖动当前时间标记。
  • 若要沿图表视图顶部的时间标尺拖动,请向左或向右拖动当前时间标记。

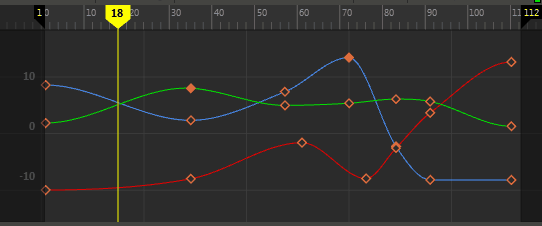

  • 若要在图表视图(位于时间标尺下方)中拖动,请按 K 键释放光标锁定。(光标将在时间视图中锁定拖动,从而防止无意中移动关键帧/曲线。)
移动到上一个或下一个视图 使用方括号热键([])。这些是相同的热键,用于在视口的摄影机视图之间移动。

若要使用这些热键导航到视图,请在“曲线图编辑器”(Graph Editor)中单击,然后按左方括号 ([) 移动到上一个视图,或按右方括号 (]) 移动到下一个视图。

过滤损坏的 Euler 角度

选择损坏的动画曲线(例如,“旋转 X”(Rotate X)“旋转 Y”(Rotate Y)“旋转 Z”(Rotate Z)),然后选择“曲线 > Euler 过滤器”(Curves > Euler Filter)

更改现有曲线的旋转插值类型

使用“曲线图编辑器”(Graph Editor)“摄影表”(Dope Sheet)中的“曲线 > 更改旋转插值”(Curves > Change Rotation Interp)菜单。

设置 FK/IK 关键帧曲线

使用 IK/FK 关键帧(IK/FK Keys)菜单中的“设置 IK/FK 关键帧”(Set IK/FK Key)选项(在“动画”(Animation)菜单集中,“关键帧 > FK/IK 关键帧 > 设置 IK/FK 关键帧”(Key > FK/IK Keys > Set IK/FK Key))。
选择关键帧 单击曲线上的关键帧。
选择曲线 按住 M 键并单击曲线(或按住 Ctrl 键并拖动选择)。

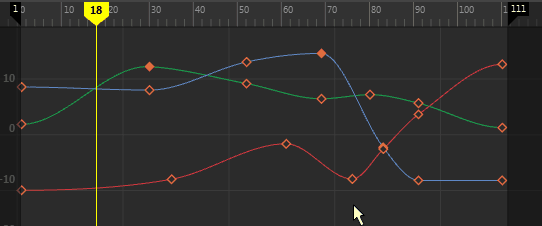

移动关键帧 选择并拖动关键帧。

若要打开“移动关键帧”(Move Key)工具,请选择“编辑 > 变换工具 > 移动关键帧工具 > 设置”(Edit > Transformation Tools > Move Keys Tool > Settings)。

还可以使用鼠标中键单击“曲线图编辑器”(Graph Editor)中的空白区域,然后拖动以重新定位选定关键帧。

在时间方向上移动多个关键帧而不更改属性值 拖动选择要移动的关键帧。按住 Shift 键并使用鼠标中键向左或向右拖动关键帧。
更改视图 绝对视图:按 1

这是默认视图。

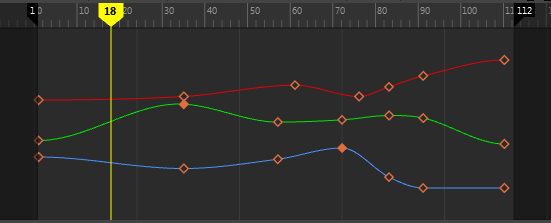

堆叠视图:按 2

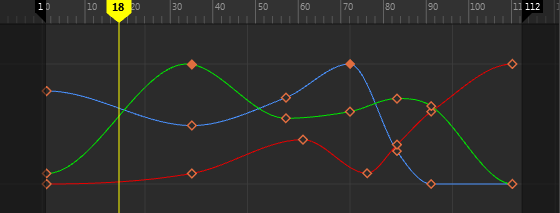

规格化视图:按 3

选择“视图 > 重新规格化”(View > Renormalize)可还原。

注:

当启用“显示已规格化”(Display Normalized)或者活动曲线列表更改时,曲线将自动重新规格化。
