Autodesk Nastran In-CAD 中的有限元

Autodesk Nastran In-CAD 提供了一系列用于通过创建的几何体构建 FE 模型的有用单元。可在 Autodesk Nastran In-CAD 中使用三组主要的有限元。

• 实体
• 壳
• 直线

Autodesk Nastran In-CAD 支持不同的网格组合，例如：

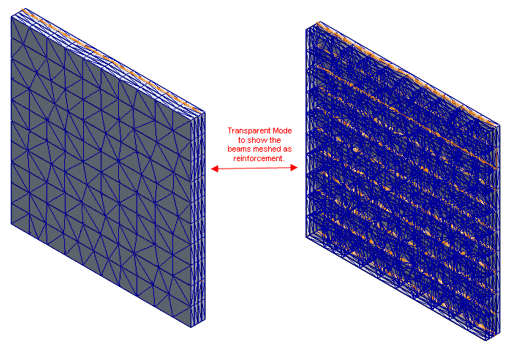

• 实体-梁组合网格。例如，在混凝土板中，可通过选择梁的边来在实体网格中对加固梁网格化，如下图所示。



• 壳-梁组合网格。以下是将壳和梁合成网格的两种不同案例：

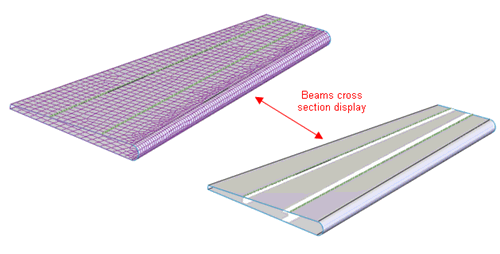

  • 示例 1：飞机机翼的表面由壳网格化而来，其 C 翼由具有 C 横截面的梁网格化而来，如下图所示。

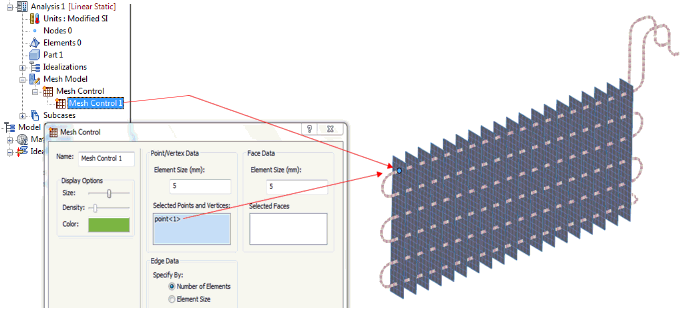

  • 示例 2：热交换器由网格化为壳的板和网格化管单元的相交软管/管道组成。为了获得连通性，我们需要使用网格控制来产生相交的三维点，如下图所示。

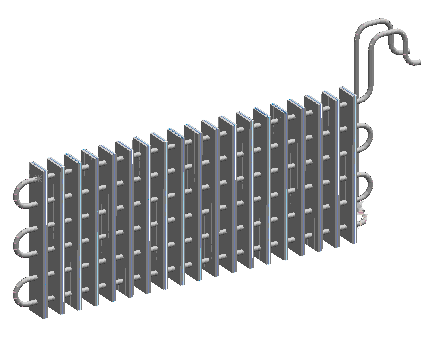

    下图是显示了横截面的热交换器。



• 实体-壳组合网格也称为蒙皮网格。（请参见 Autodesk Nastran In-CAD 中的“教程 32 网格化提示和技巧”-“案例 3”-“蒙皮网格化”。）

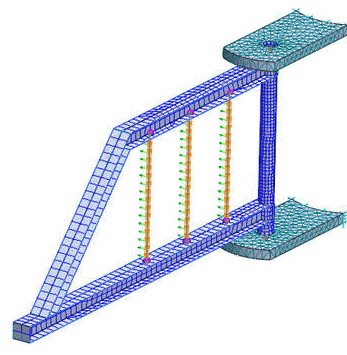

• 实体-壳-梁组合网格也称为混合网格。（请参见 Autodesk Nastran In-CAD 中的“教程 32 网格化提示和技巧”-“案例 4”-“混合网格化”。）

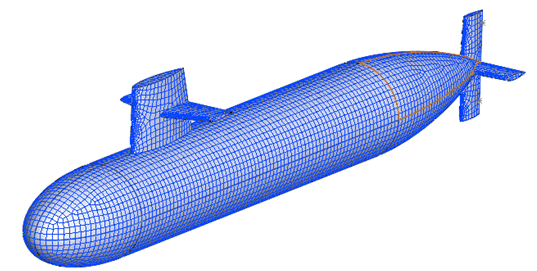

• 壳-壳组合网格也称为壳连续网格。
