本练习教用户如何指定材料。您还将了解如何创建自定义材料并将其保存到自定义材料数据库中。

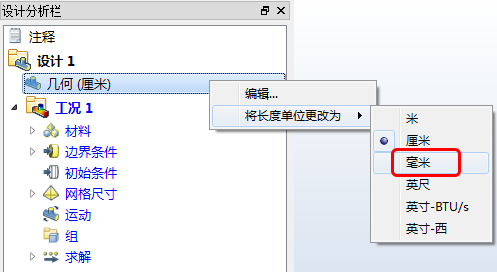

1. 确保设计分析栏的“几何模型”分支上的单位设置为 毫米

Autodesk® Inventor、PTC Creo 和 Solidworks:

单位仍应为 mm。无需进行任何操作。

UGNX:

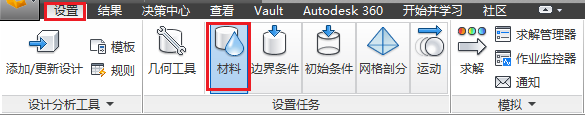

2. 单击“设置”选项卡上的“材料”

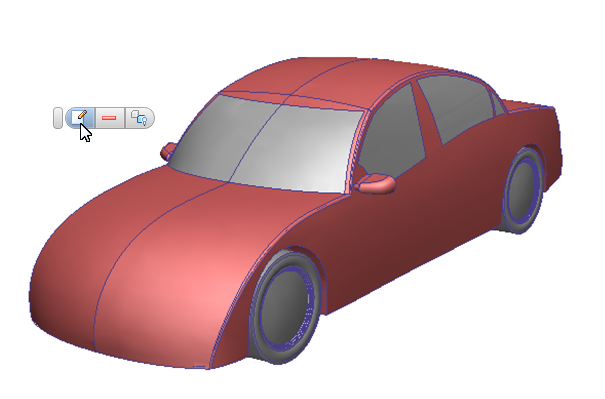

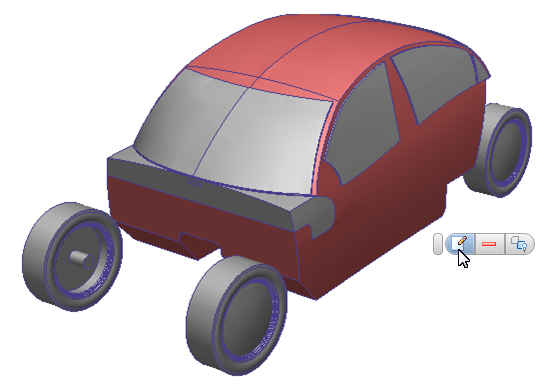

3. 左键单击车身。单击上下文工具栏中的“编辑”按钮。

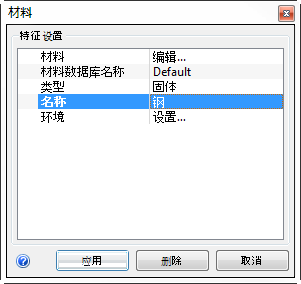

类型 = 固体名称 = ,单击“应用”

注: 单击右列的字段时,它们将变成菜单。

5. 隐藏车身。

注: 若要隐藏对象,在该对象上单击鼠标右键并选择“隐藏”,或按住 Ctrl 键同时中键单击该对象。

6. 选择内部座舱空气体,然后单击上下文工具栏上的“编辑”按钮。

7. 类型 = 流体名称 = 空气,单击“应用”

8. 隐藏刚才指定的空气部件。

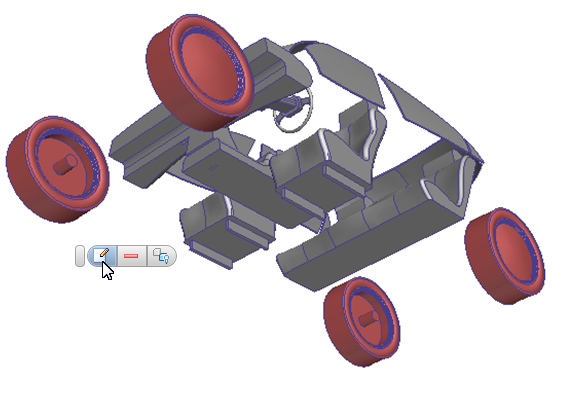

9. 选择四个车轮,然后单击上下文工具栏中的“编辑”按钮。

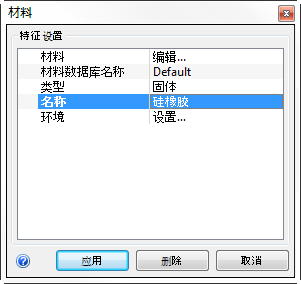

10. 类型 = 固体名称 = 硅橡胶,单击“应用”

11. 隐藏车轮。

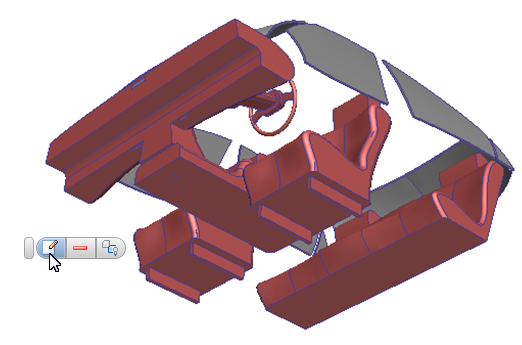

12. 选择后座、两个前座和控制台。单击上下文工具栏中的“编辑”按钮。

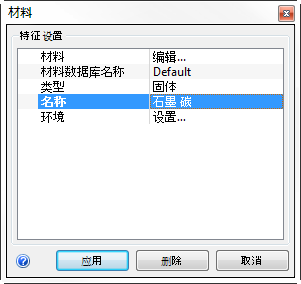

13. 类型 = 固体名称 = 石墨碳。在“材料”行中单击编辑

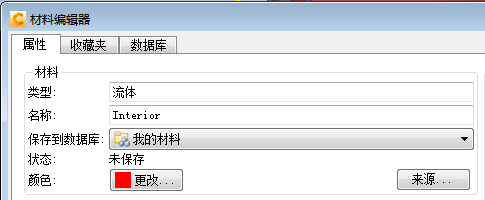

14. 在“材料编辑器”中,名称 = 内部保存到数据库 = 我的材料

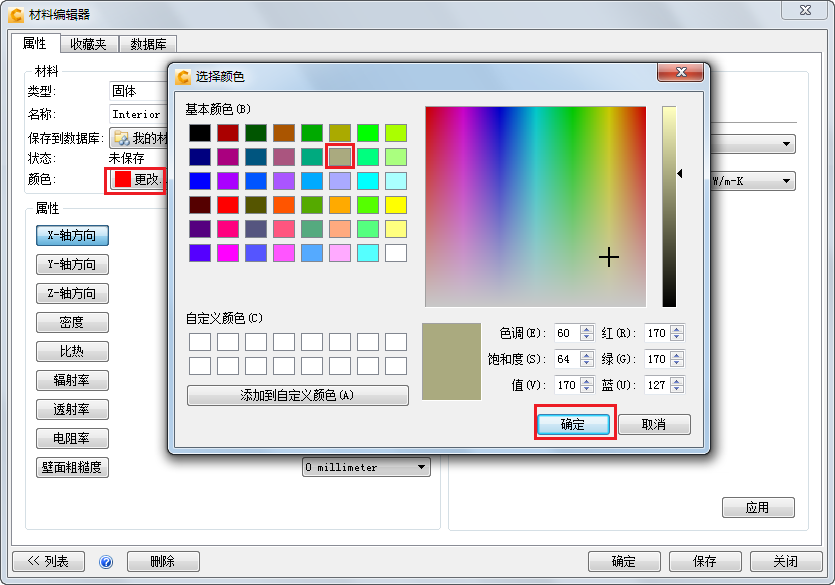

15. 单击“颜色”:“更改”。在“材料颜色”对话框中,选择棕黄色并单击确定

注: 如果需要,我们也可以在“材料编辑器”中修改物理属性。

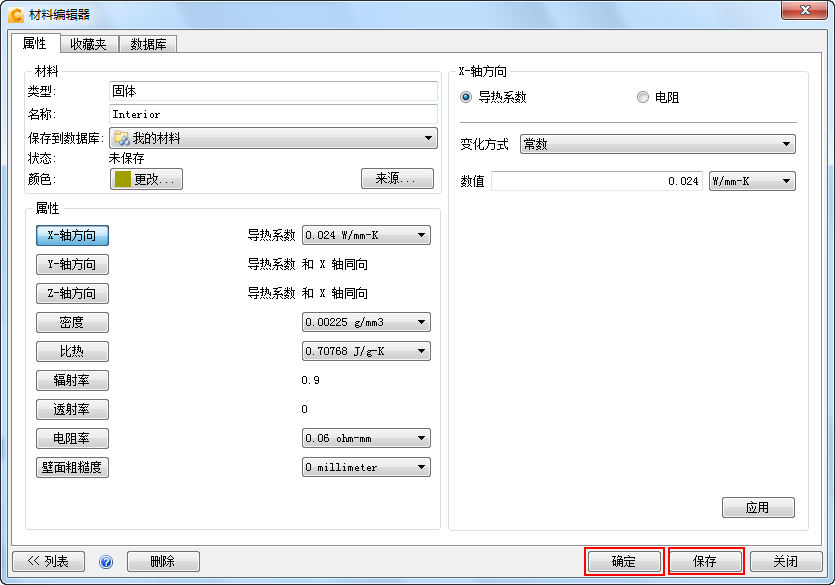

16. 若要将新材料保存到自定义材料数据库中,在“材料编辑器”中单击“保存”“确定”

17. 若要应用“内部”材料,请在“材料”快速编辑对话框上单击“应用”

18. 隐藏座位和控制台。

19. 选择管道中的三个空气体,然后单击上下文工具栏中的“编辑”按钮。

注: 此图像中的上部体和下部体由 Autodesk® CFD 自动创建。中部体是来自 CAD 模型的部件。我们将在指定网格分布时使用此部件,以演示网格控件。

20. 材料数据库名称 = 默认类型 = 流体名称 = 空气。单击应用

21. 隐藏刚才指定的空气部件。

22. 按住鼠标左键,并在剩余部件四周拖动出一个矩形。

23. 左键单击模型外的区域,然后单击上下文工具栏中的“编辑”图标。

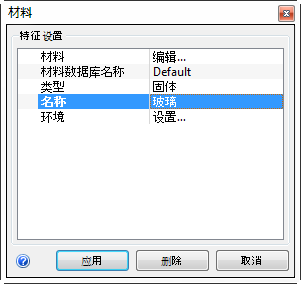

24. 类型 = 固体名称 = 玻璃,单击“应用”

25. 在模型外的区域单击鼠标右键,然后单击“全部显示”

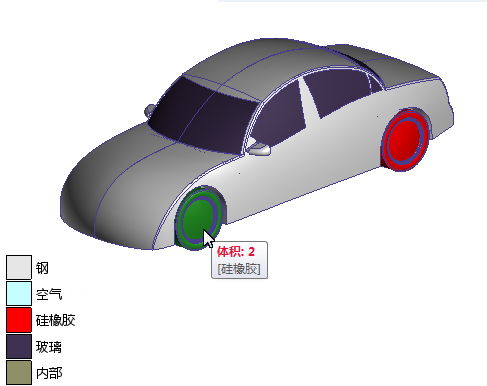

26. 确认所有部件均已指定正确的材料:

练习结束
