在此步骤中，我们将使用等值面查看流量和温度。等值面非常有用，可显示模型中选定的结果量值（空气速度、温度等）相同的所有区域。它们甚至可以按照不同的量进行着色，以深入揭示两个量（如空气速度和温度）之间的关系。

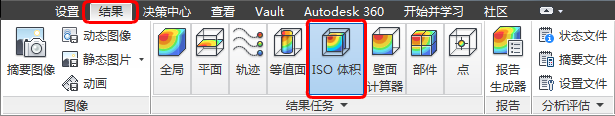

1. 单击“结果”选项卡上的“等值面”：
2. 若要创建等值面，单击“等值面”上下文面板中的“添加”：
注： 这是一个旋转模型以查看前部更多内容的好机会...
3. 单击“等值面”上下文面板中的 “编辑”。
4. 若要以恒定速度值显示等值面，请将“数量”更改为“绝对速度”。
5. 绝对速度的默认单位是英寸/秒。我们来将其改为英尺/分钟...

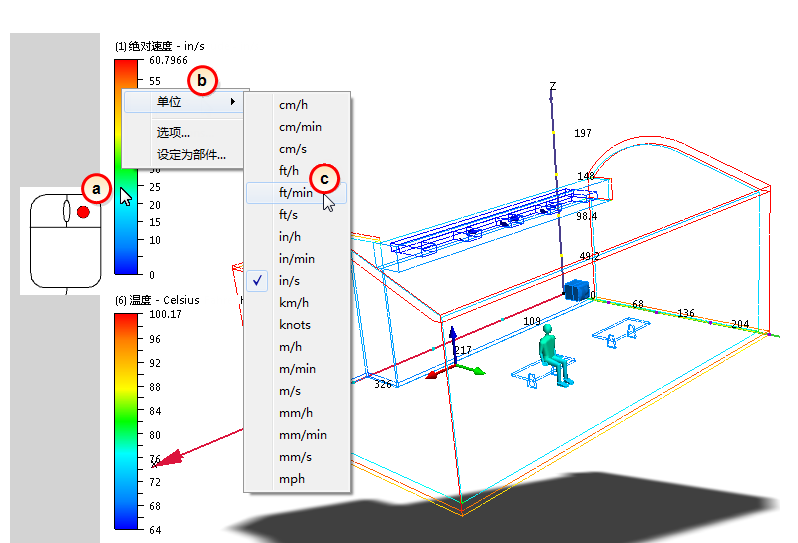

- a. 直接在“绝对速度”图例上单击鼠标右键（如下所示）。
- b. 单击“单位”。
- c. 从菜单中选择“英尺/分钟”。
注： 这有助于使用行业内更为标准的单位查看速度结果。
6. 在“等值面控制”对话框中，将值更改为 28。（使用滑块或只需输入“28”并按键盘上的 Enter 键）。
注： 这将创建一个等值面，显示模型中所有流动速度为 28 英尺/分钟的位置的温度。
7. 显示等值面上的矢量：
- a. 单击“矢量设置”选项卡。
- b. 从“结果”菜单中选择“速度矢量”。
- c. 您可能需要调整矢量长度，以更好地进行查看。通过向右拖动“长度”滑块使其变大；向左拖动将其变小：
注： 模型应如下所示，但可能会稍有不同：
注： 这是一个有趣的合成视图，可查看大厅中的流动行为。等值面的形状是由所有流动速度为 28 英尺/分钟的位置所决定的。矢量表示这些位置的流动方向。颜色表示温度。请注意冷却空气如何从送风位置下降到座椅区域。空气在墙附近加热时，其朝着天花板上升。
8. 若要保存摘要图像，请单击“结果”选项卡中的“摘要图像”。
注： 此图像现在已保存到设计分析中。几分钟后，我们将把构成该图像的设置应用至“冬季”工况，然后比较两个温度/速度字段...
9. 因为摘要图像已保存，因此可删除等值面。单击“等值面”上下文面板上的“删除”。
注： 在此步骤中，我们使用速度作为等值量并用温度结果为其着色，从而创建了一个等值面。还可以使用温度作为等值量，从而了解很多关于热能的知识。这样做可以显示具有相同温度的区域，这对于确定温度和空气流量趋势非常有用。
