在板金中使用折彎特徵

您可以加入、編輯及刪除折彎。

折彎特徵可以接合未接觸的板金面。在板金特徵上選取邊後，可使用由板金型式定義的折彎半徑和材料厚度，將材料加入至模型中。

面按照預設 (或選取的) 折彎半徑延伸。如果面是平行的，但不共面，則可以加入一個雙向折彎。根據面與面之間的距離，可以修剪折彎以使它們相切，也可以在兩個折彎之間建立一個面。

板金零件中的單一凸緣或輪廓線凸緣特徵可以包含任意數量的折彎。

在建立板金折彎時，可以從「折彎」對話方塊取代預設的板金型式。這些設定包括展開圖如何展開以及面之間的折彎離隙設定。

註: 若要將板金折彎轉換成轉角接縫，請在瀏覽器內的折彎特徵上按一下右鍵，然後按一下「變更為轉角」。

將折彎加入至板金面

1. 在功能區上，按一下「板金」頁籤 「建立」面板 「折彎」。
2. 在每個板金面上選取一條模型邊。
3. (可選) 在「造型」頁籤上，指定以下其中一項以延伸折彎：

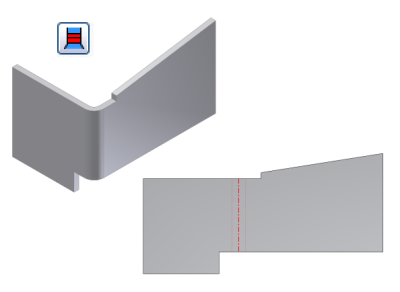

   • 延伸折彎與側面對齊。沿著由折彎連接而不是互垂連接的邊側面延伸材料到折彎軸線。在面的側邊不互垂的時候有用。使用每個選項建立相同的折彎，如以下影像中所示。第一個影像展示了與側面對齊的折彎延伸。比較折彎區間任意一側的展開圖區域。
   • 延伸折彎互垂於側面。垂直於側面延伸材料 (預設)，如以下影像中所示。注意折彎區間的任意一側的展開圖區域，並與先前所示展開圖上的相同區域進行比較。
4. 接受在作用中板金型式中指定的預設折彎半徑，或在下拉式清單中按一下「測量」、「展示標註」或「列示參數」，以輸入不同的值。

展示如何建立折彎

將雙向折彎加入至板金面

1. 在功能區上，按一下「板金」頁籤 「建立」面板 「折彎」
2. 在每個板金面上選取一條模型邊。
3. 如果不使用零件的預設「折彎半徑」，請輸入一個值。

   按一下向下箭頭選取「測量」、「展示標註」或「列示參數」，以輸入不同的值。

4. 如果各面平行而不共面，請選取下列「雙向折彎」選項中的一項：
   • 固定邊
   • 45 度
   • 完整半徑
   • 90 度
   • 翻轉固定邊
5. 按一下「套用」以繼續加入折彎，或按一下「確定」關閉對話方塊。

展示如何建立雙向折彎

編輯板金零件中的折彎

1. 按一下選取的折彎的「折彎編輯」圖像。
2. 在「折彎編輯」對話方塊的「類型」下拉式清單中，按一下「寬度範圍」，然後視需要依據您選取的寬度類型修改寬度範圍參數：
   • 邊。重置先前透過「寬度」、「偏移」或「從/至」定義的整條邊。
   • 寬度。按一下「置中」或「偏移」，然後輸入值。「置中」是預設設定，會在選取的邊上輸入寬度。「偏移」會自所選面 (頂點、工作平面或工作點) 偏移指定的寬度，以定義「偏移 1」和「偏移 2」。您可以輸入值，或將偏移翻轉到選取的另一側。
   • 從/至。選取自/至面 (頂點、工作平面或工作點)。

將板金特徵中的所有折彎重置為預設

• 在瀏覽器中，於包含已修改折彎的特徵下，於折彎節點上按一下右鍵，然後按一下「重置所有折彎」。
