Změna velikosti připojených dílů výroby

Změňte velikost připojených dílů výroby pomocí palety Vlastnosti nebo nástroje Upravit díl.

Pomocí této funkce můžete změnit velikost připojených dílů výroby, které nemají sekundární konec, například vývodů, zúžení a přechodů z hranatých na kulaté tvary.

Poznámka: Tato funkce je k dispozici pouze studentům a předplatitelům produktů od společnosti Autodesk.

Videofilm: Změna velikosti připojených dílů výroby

Změnou velikosti připojených dílů výroby se nezmění pozice vybraných dílů nebo pozice dílů připojených k daným dílům. Například pozice tvarovek ve vybraném vedení jsou zachovány, aby nedošlo k přemístění rovných částí mezi nimi, i když byla změněna velikost dílů.

Změna velikosti připojených dílů výroby:

1. Vyberte připojené díly výroby, jejichž velikost chcete změnit.

   Při výběru připojených dílů, u kterých chcete změnit velikost, se ujistěte, zda jste vybrali připojené díly, které používají stejnou šablonu služby a specifikace.

2. Na paletě Vlastnosti zadejte novou hodnotu velikosti do jednoho z následujících polí:

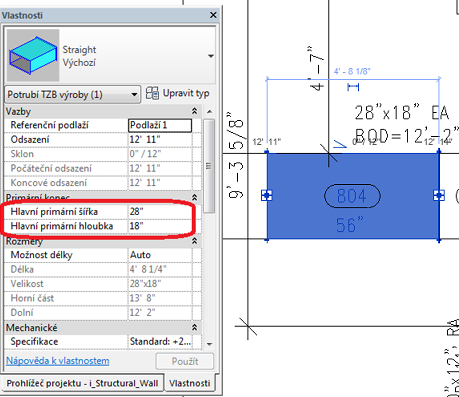

   • Pole primárního konce: Hlavní primární šířka, Hloubka nebo Průměr

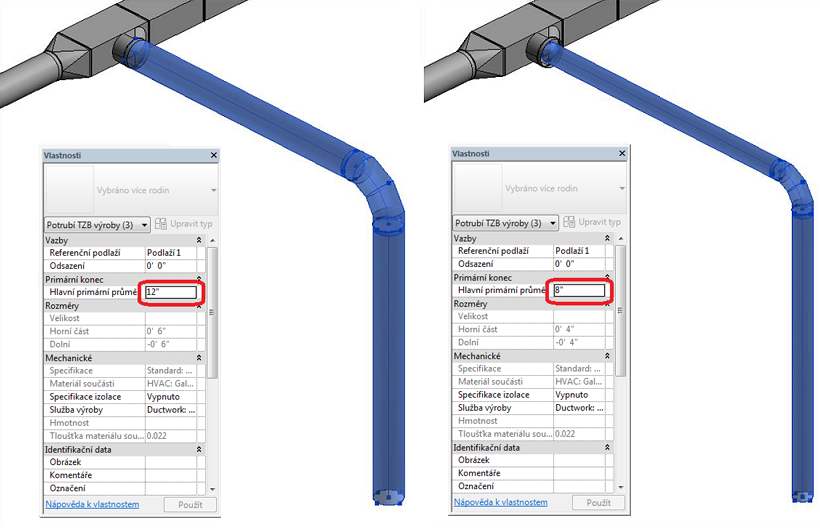

     Níže uvedený obrázek znázorňuje vedení vybraného kulatého potrubí. Na paletě Vlastnosti je pole Hlavní primární průměr změněno z hodnoty 12” na hodnotu 8”.



   • Položka produktu: V případě dílů uvedených v produktu, například dílů systému potrubí, vyberte novou velikost v definici Položka produktu na paletě Vlastnosti.
3. Pokud se zobrazí chybový dialog, který upozorňuje na to, že díly budou odpojeny, klikněte na tlačítko Odpojit.

   Dojde ke změně velikosti vybraných dílů.

4. Pravděpodobně bude třeba znovu připojit odpojené díly ve vedení.

   Například u větve potrubí s obdélníkovými rovnými částmi, které obsahují více vývodů připojených na více (obou) stranách větve, bude při změně velikosti větve rovných částí zachována pozice rovných částí a také připojení vývodů. Jakékoli přechody, například zúžení, které jsou umístěny na koncích vedení, budou odpojeny a bude třeba je znovu připojit.

   Pomocí existujících nástrojů znovu připojte odpojené díly. Pokud chcete například znovu připojit odpojené díly, které jsou uvedeny v produktu, můžete použít nástroj Návrh trasy a dílů.
