Chcete-li umístit díly, vyberte službu a skupinu.
Videofilm: Vytvoření modelu výroby aplikace MEP v aplikaci Revit

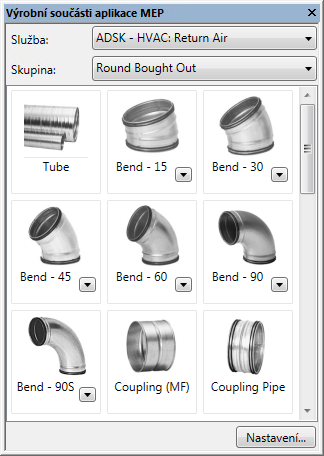

- Zobrazte paletu Díly TZB výroby.
Tato paleta se ve výchozím nastavení zobrazí při vytvoření nového modelu v aplikaci Revit. Pokud se paleta nezobrazí, klikněte na kartu Systémy
panel Výroba
(Díl výroby). Můžete také kliknout na kartu Pohledpanel Okna
rozevírací seznam Uživatelské rozhraníDíly TZB výroby.
Poznámka: Pokud se zobrazí výzva k určení konfigurace výroby, použijte k jejímu určení a načtení služeb dialog Nastavení výroby. - Na paletě Díly TZB výroby vyberte v rozevíracích seznamech položky Služba a Skupina.
- Klikněte na tlačítko dílu.

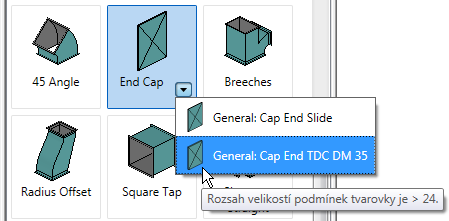

- Některá tlačítka dílů obsahují šipku, která umožňuje provést výběr ze seznamu dostupných dílů. V místní nápovědě ke každému dílu je zobrazena podmínka, za které bude příslušný díl použit.
Pokud kliknete na šipku, zobrazí se v rozevíracím seznamu další díl podle velikosti. Tento rozevírací seznam se řídí podmínkami v definici služby (podobně jako u předvoleb tras). Například u ohybu se může použít do určité velikosti lisovaný ohyb a nad tuto velikost segmentovaný ohyb. Pokud umístíte kurzor na díl v seznamu, zobrazí se v místní nápovědě rozsah velikostí určený na základě podmínky pro daný díl.
- Některá tlačítka dílů na paletě Díly TZB výroby jsou šedá.
To znamená, že daný díl výroby není s obsahem položky v aplikaci Revit aktuálně podporován. V současné době nejsou podporovány komponenty výroby pro ohebné potrubí, konstrukční prvky, vyústky vzduchotechniky a mechanické zařízení. Místo těchto komponent můžete použít komponenty založené na rodině aplikace Revit (RFA) pomocí standardních nástrojů umístění dané kategorie.
- Pro určení velikosti mají některé díly, například zakoupené tvarovky trubek a potrubí, na paletě Vlastnosti pole Položka produktu. Seznam položek produktů je katalog dostupných velikostí pro vybranou součást. Když umísťujete součásti ze seznamu produktů, na paletě Vlastnosti, v části Omezení pro položku produktu vyberte velikost. Tlačítko Upravit díl slouží k úpravě kót obecných dílů nebo součástí šablon. Když umísťujete obecné součásti, na paletě Vlastnosti, v části Primární konec zadejte pro parametry Hlavní primární šířka a Hlavní primární hloubka požadované rozměry. V části Rozměry určete položky Možnost délky a Délka. Katalogové součásti jsou k dispozici v jedné pevné velikosti.
- Jiné díly výroby, například obdélníkové potrubí, mají přizpůsobitelné parametry. Nejčastěji používané parametry jsou k dispozici na paletě Vlastnosti.
Poznámka: Při umísťování obecného potrubí musíte určit materiál součásti. Na paletě Vlastnosti v části Mechanické zadejte hodnotu položky Materiál součásti.
- Některá tlačítka dílů obsahují šipku, která umožňuje provést výběr ze seznamu dostupných dílů. V místní nápovědě ke každému dílu je zobrazena podmínka, za které bude příslušný díl použit.
- (Volitelné) Chcete-li k potrubí nebo trubce přidat izolaci nebo výstelku, přejděte na paletu Vlastnosti, pod položkou Mechanické klikněte na rozevírací seznam a vyberte specifikaci izolace.
- Nastavte kurzor na kreslicí ploše do místa, kam chcete umístit díl, a kliknutím jej umístěte.
Při umísťování obecných součástí se velikost každé součásti automaticky změní podle součásti, ke které se připojuje.
Tip: Chcete-li vytvořit podstupnici, podržte klávesu Ctrl a stiskněte mezerník. Při vytváření podstupnice je nutné umístit díl samostatně do volného prostoru. - Pokračujte ve výběru a umísťování dílů z palety Díly TZB výroby.
Tip: Chcete-li při umísťování dalších součástí rychle vybrat službu a skupinu, použijte nástroj Zobrazit službu.
- (Volitelné) U spojek, které nejsou aktuálně připojeny, je možné zobrazit značky odpojení. Klikněte na kartu Analyzovatpanel Zkontrolovat systémy
(Zobrazit odpojení) a vyberte alespoň jednu z následujících položek:
- potrubí,
- Trubka
- kabelové lávky a elektroinstalační trubky,
- elektrická zařízení,
- závěs.
