Erstellen von Gitterrosten

Standardgitterrost mithilfe eines Mittelpunkts erstellen

Dieses Werkzeug erstellt ein rechteckiges Standardgitterrostelement unter Verwendung von dessen Mittelpunkt. Die rechteckigen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Gitterrost:

Befehlszeile: _astorcreatestandardgrating

So erstellen Sie einen Standardgitterrost

1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
2. Klicken Sie auf der Registerkarte Objekte , Gruppe Gitterrost auf .
3. Wählen Sie mit einem Objektfang oder durch Eingabe von Koordinaten einen Mittelpunkt aus.

Das Dialogfeld Eigenschaften wird geöffnet.

So ändern Sie die Gitterrostschraffur

1. Greifen Sie auf die Gitterrosteigenschaften zu.
2. Wählen Sie die Registerkarte Form und Verbindungsmittel.
3. Deaktivieren Sie die Option Verwende Standardschraffur .
4. Wählen Sie über die Dropdown-Liste Benutzerdefiniert der Schraffur die gewünschte Schraffur aus.

So geben Sie für einen Gitterrost eine andere Verbindung an

1. Greifen Sie auf die Gitterrosteigenschaften zu.
2. Wählen Sie die Registerkarte Form und Verbindungsmittel.
3. Wählen Sie in der Dropdown-Liste Verbindungselement die Option Variabel .
4. Geben Sie im Feld Verbindername den Namen der in der Stückliste anzuzeigenden Verbindung an.
5. Geben Sie im Feld Verbinderanzahl die Anzahl der Verbindungen für das Gitterrost an.

So geben Sie ein anderes Material und eine andere Beschichtung für einen Gitterrost an

1. Greifen Sie auf die Gitterrosteigenschaften zu.
2. Wählen Sie die Registerkarte Material .
3. Wählen Sie aus der Dropdown-Liste Material/Beschichtung die Option Variabel .
4. Sie können ein anderes Material und eine andere Beschichtung auswählen.

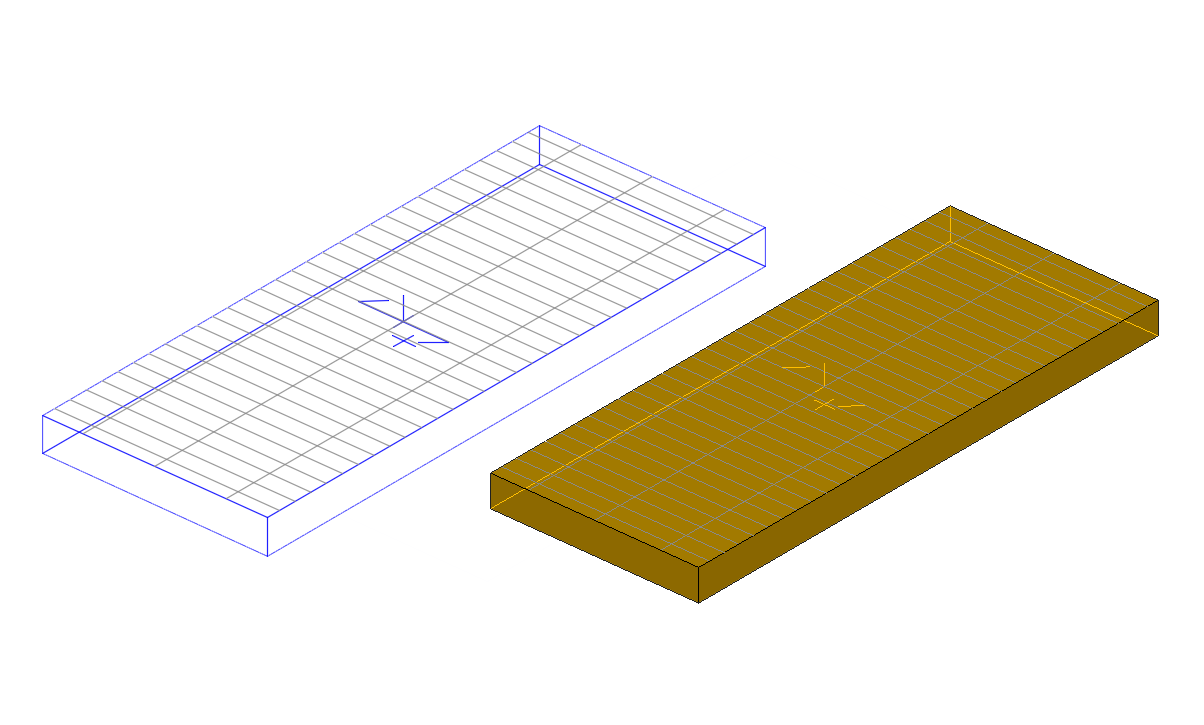

So ändern Sie den Anzeigetyp

1. Greifen Sie auf die Gitterrosteigenschaften zu.
2. Wählen Sie die Registerkarte Anzeigetyp aus.
3. Wählen Sie die gewünschte Darstellungsart aus.

Variablen Standardgitterrost erstellen

Mit diesem Werkzeug wird anhand zweier diagonaler Punkte ein rechteckiges Gitterrostelement erstellt. Die rechteckigen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Gitterrost:

Befehlszeile: _astorcreatevariablerectgrating

So erstellen Sie einen rechteckigen variablen Gitterrost

1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
2. Klicken Sie auf der Registerkarte Objekte , Gruppe Gitterrost auf .

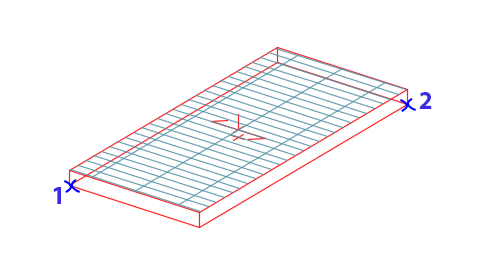

3. Definieren Sie den ersten Eckpunkt durch Auswahl oder Eingabe der Koordinaten.
4. Definieren Sie den diagonal gegenüber liegenden Eckpunkt durch Auswahl oder Eingabe der Koordinaten.

• Das Gitterrost wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.

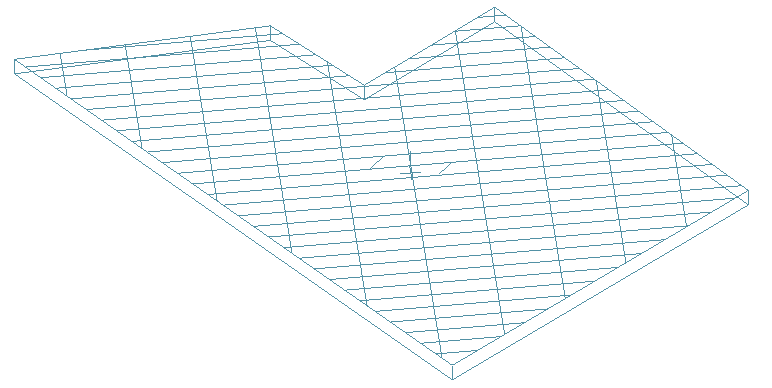

Polygonalen Gitterrost anhand von Punkten erstellen

Mit diesem Werkzeug wird durch Auswahl von Punkten eines polygonales Gitterrostelement erstellt. Die polygonalen Gitterroste werden in die xy-Ebene des aktuellen Koordinatensystems eingefügt.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Gitterrost:

Befehlszeile: _astorcreatevariablepolygrating

So erstellen Sie anhand von Punkten einen polygonalen Gitterrost

1. Platzieren Sie ein Koordinatensystem mit der x/y-Ebene in der erforderlichen Gitterrostebene.
2. Klicken Sie auf der Registerkarte Objekte, Gruppe Gitterrost auf .
3. Wählen Sie die Eckpunkte nacheinander aus und drücken Sie die Eingabetaste, wenn Sie fertig sind.

Das Gitterrost wird erstellt und das Dialogfeld Eigenschaften wird geöffnet.

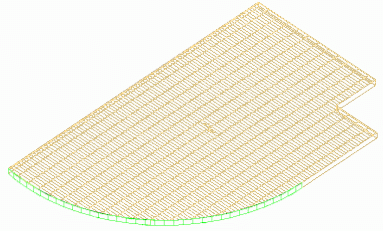

Polygonalen Gitterrost an einer Polylinie erstellen

Eine weitere Möglichkeit zum Erstellen eines polygonalen Gitterrosts besteht darin, eine vorhandene Polylinie, die nicht geschlossen werden muss, in einen Gitterrost zu transformieren.

In diesem Fall ist die Position des Gitterrostelements vom Koordinatensystem unabhängig, da sie durch die Position der Polylinie bestimmt wird.

So greifen Sie auf den Befehl zu

Multifunktionsleiste: Objekte > Gitterrost:

Befehlszeile: _astorcreatevariablegratingfrompolyline

So erstellen Sie polygonale Gitterroste an Polylinien

1. Klicken Sie auf der Registerkarte Objekte , Gruppe Gitterrost auf .
2. Wählen Sie die Polylinien und drücken Sie die Eingabetaste.

• Die Gitterroste werden erstellt.
