Festlegen des Ansichtsinhalts

Objektdarstellungsregeln bestimmen den Ansichtsinhalt, indem sie festlegen, wie Objekte angezeigt und beschriftet werden.

Eine Objektdarstellungsregel weist eine spezielle Methode zum Anzeigen und Beschriften von Modellobjekten zu.

Ein Modellobjekt fungiert als Filter für Objekte aus dem 3D-Modell. Es wird durch den Typ des Advance-Objekts, die Modellrolle und einen zusätzlichen Filter festgelegt.

Beispiel:

Objekttyp	Modellrolle	Zusätzlicher Filter
Träger	Stütze	Mit Löchern

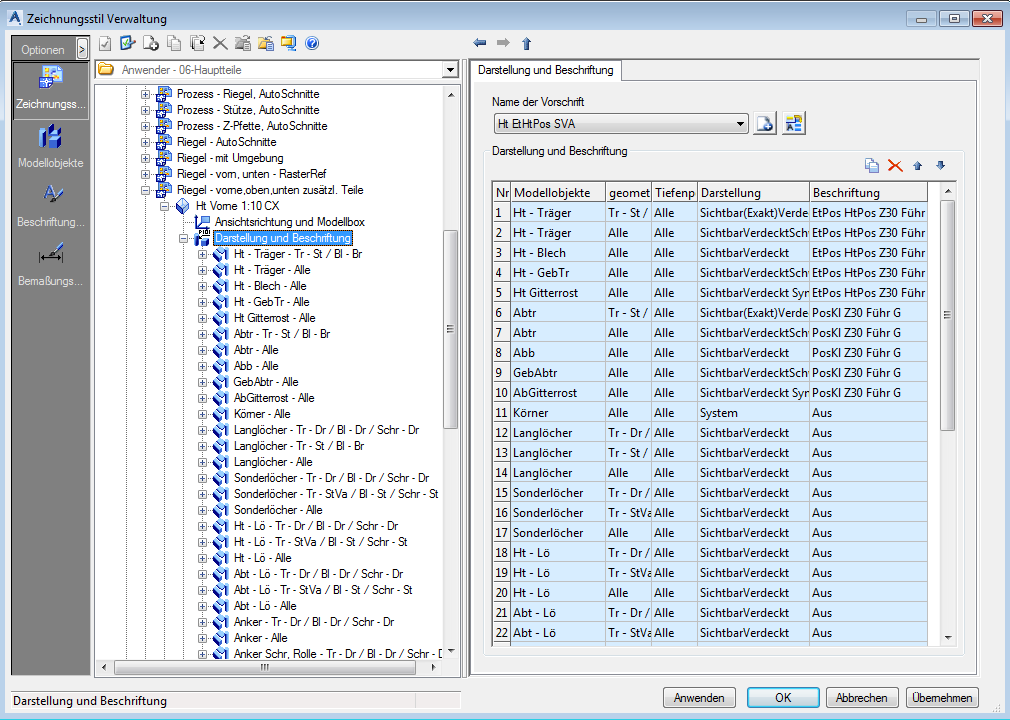

Die Liste der Objektdarstellungsregeln ist auf der Registerkarte Objektdarstellung verfügbar und kann über zwei Methoden abgerufen werden:

• Wählen Sie in der Strukturdarstellung die Verzweigung Objektdarstellung.

oder

• Klicken Sie auf der Registerkarte Ansichtsdefinition unter Objektdarstellung und -beschriftung auf (Festlegen).

Die Modellobjekte werden außerdem in der Strukturdarstellung unter der Verzweigung Objektdarstellung angezeigt.

Satz aus Objektdarstellungsregeln auswählen

Wählen Sie aus der Liste einen vordefinierten Satz aus Objektdarstellungsregeln. Die bestehenden Regeln können umbenannt und weitere Definitionen hinzugefügt werden.

Schaltfläche	Funktion
	Neuen Satz aus Objektdarstellungsregeln erstellen. Eine Kopie der aktuellen Einstellungen wird erstellt und ein neuer Eintrag erscheint in der Dropdown-Liste.
	Satz aus Objektdarstellungsregeln umbenennen. Die aktuellen Einstellungen werden unter einem anderen Namen gespeichert.

Satz aus Objektdarstellungsregeln bearbeiten

Änderungen der Objektdarstellungsregeln werden über die vier Schaltflächen rechts im Bereich Objektdarstellung vorgenommen. Alle Ansichten, in denen der geänderte Satz aus Objektdarstellungsregeln enthalten ist, werden ebenfalls geändert.

Schaltfläche	Funktion
	Neue Objektdarstellungsregel erstellen
	Objektdarstellungsregel löschen

Neue Objektdarstellungsregel hinzufügen

Eine neue Objektdarstellungsregel wird mithilfe einer vorhandenen Regel erstellt.

1. Wählen Sie eine als Vorlage zu verwendende Objektdarstellungsregel.
2. Klicken Sie auf Hinzufügen .

Die neue Regel wird dem Satz aus Objektdarstellungsregeln hinzugefügt.

Objektdarstellungsregel löschen

1. Wählen Sie die zu löschende Objektdarstellungsregel aus.
2. Klicken Sie auf Löschen , um die Regel aus der Liste zu entfernen.

Anmerkung: Der erste Eintrag in der Tabelle kann nicht gelöscht werden. Um den in der ersten Zeile der Tabelle stehenden Eintrag zu löschen, müssen Sie ihn zuerst in der Liste nach unten verschieben.

Reihenfolge in der Liste ändern

Die Reihenfolge der Einträge in der Liste der Objektdarstellungsregeln wird mithilfe der beiden Pfeilschaltflächen und geändert.

Bei der Zuweisung des Modellobjekts muss eine bestimmte Reihenfolge eingehalten werden, um die gewünschten Ergebnisse zu erzielen. Im Allgemeinen wird die Liste von oben nach unten verarbeitet. Wenn eine Einstellung angewendet werden kann, wird sie verwendet. Andernfalls fährt sie mit dem nächsten Eintrag fort.

Ändern einer Objektdarstellungsregel

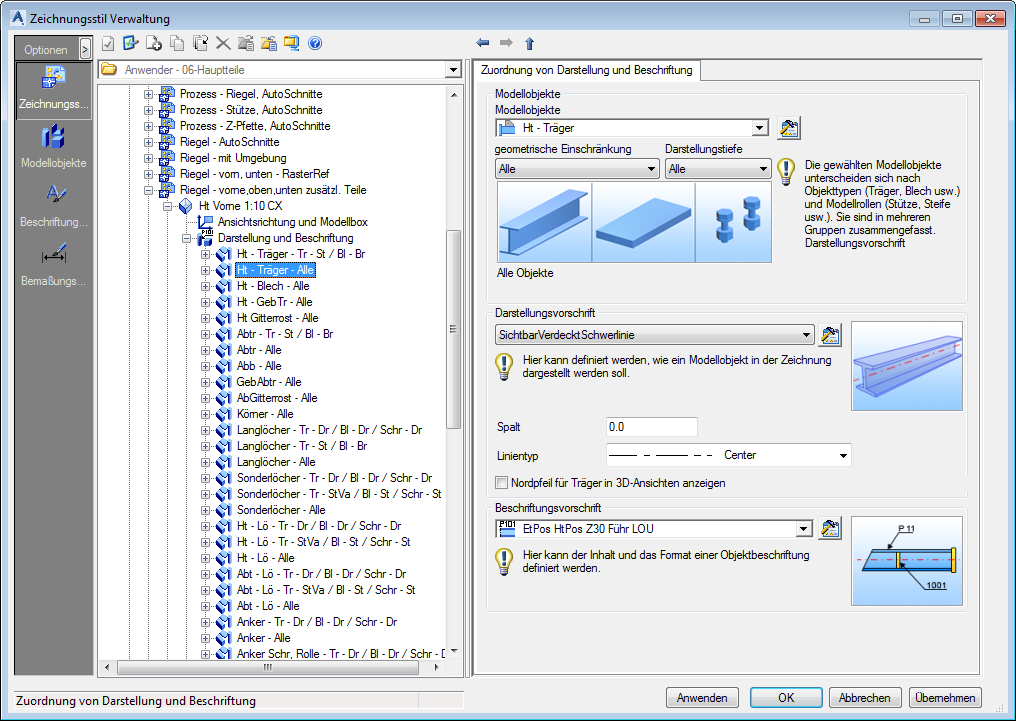

Jede Objektdarstellungsregel kann durch Festlegen der geometrischen Einschränkung, Tiefenposition, Darstellungsvorschrift und Beschriftungsvorschrift geändert werden.

Festlegen der geometrischen Einschränkungen der Ansicht für die ausgewählten Modellobjekte

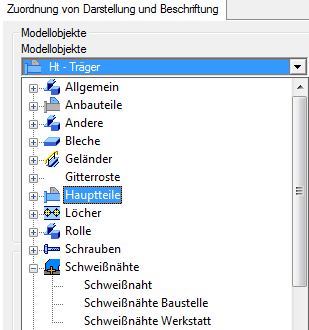

Modellobjekte werden unter Modellobjekte ausgewählt.

Klicken Sie auf (Festlegen), wenn Sie weitere Informationen zu ausgewählten Modellobjekten benötigen. Die Modellobjekte können wie unter Modellobjekte beschrieben für verschiedene Stile gemeinsam genutzt und separat verwaltet werden.

Über die ausgewählten Modellobjekte wird deren Darstellung in Details definiert. Für jedes Modellobjekt können zwei Arten von geometrischen Ansichtseinschränkungen definiert werden:

• Geometrische Einschränkung
• Tiefenposition

Der Objektdarstellungsname wird durch Kombinieren des Namens des Modellobjekts, der geometrischen Einschränkung und der Tiefenposition erstellt.

Beispiele: Objektdarstellungsnamen

Stütze – Vorderansicht	Das Modellobjekt Stütze, in Detaildarstellungen in Vorderansicht betrachtet.
AttPlatesWithHoles-All-Rear	Advance Blech-Objekte, die an das Hauptteil angehängt sind und Löcher enthalten, in Detaildarstellung aus beliebiger Perspektive betrachtet und hinter/unter dem Hauptteil platziert.

Geometrische Einschränkung

Definiert die Richtung der Objektansicht.

Beispiel: Der Träger wird im Detail in der Vorderansicht dargestellt, die Bleche in der Seitenansicht.

Geometrische Einschränkung	Träger	Bleche	Verbindungsmittel
Alle	Alle Modellobjekte
Vorderansicht/Länge	Träger in Vorderansicht	Längsseite der Bleche
Tr - StVa/Bl - St/Schr - St	Träger in Vorder- oder Seitenansicht	Bleche in Vorderansicht	Schrauben in Vorderansicht
Li Fr	In XY-Richtungen ausgerichtete Träger in Vorderansicht	Bleche in Vorder- und Seitenansicht und linear
Li Side	Träger in Seitenansicht
Li top
	In XY-Richtungen ausgerichtete Elemente von oben
Linear
	In XY-Richtungen des Details ausgerichtete Elemente
N-Li Fr
	An detaillierten XY-Richtungen nicht ausgerichtete Elemente von oben gesehen
N-Li Side
	Träger in Seitenansicht und nicht an XY-Richtungen ausgerichtet	Bleche und andere Elemente in Seitenansicht und nicht an XY-Richtungen ausgerichtet
N-Li Top
	Objekte von oben und nichtlinear gesehen
Nicht linear
	Nicht an den XY-Richtungen des Details ausgerichtete Objekte
Seite/Breite	Träger in Seitenansicht	Schmalseite der Bleche
Oben	Objekte als Oberseite des Elements
Tr - Ng/Bl - Ng/Schr - Ng	Träger von oben oder in Vorderansicht	Längsseite oder Ansicht von oben für Bleche
Tr - StDr/Bl - DrBr	Träger von oben oder in Seitenansicht	Schmalseite oder Ansicht von oben für Bleche

Tiefenposition

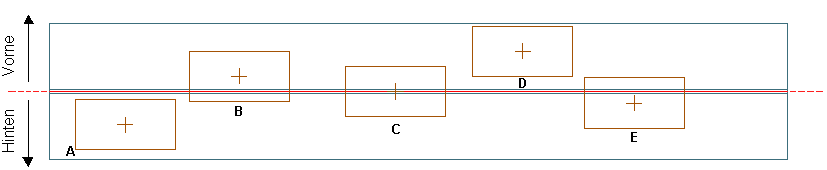

Die Tiefenposition ist die Z-Position des Objekts relativ zum Hauptobjekt des Details. Die folgenden Optionen sind verfügbar:

Tiefenposition	Beschreibung
Alle	Auf beliebiger Seite des Elements
Beide Seiten	Auf beiden Seiten (vorne und hinten) des Hauptelements (Bleche B, C, E)
Beide Seiten-Mitte	(Blech C)
BeideSeiten-MittigVorne	Das verbundene Element befindet sich auf beiden Seiten (vorne und hinten), sein Mittelpunkt befindet sich jedoch an der Vorderseite des Hauptteils (Blech B)
Beide Seiten-Mittig hinten	Das verbundene Element befindet sich auf beiden Seiten (vorne und hinten), sein Mittelpunkt befindet sich jedoch an der Rückseite des Hauptteils (Blech E)
Vorne (Mittig)	Die Mitte des verbundenen Elements befindet sich an der Vorderseite des Hauptteils (Bleche B, D)
Vorne	Das gesamte verbundene Element befindet sich an der Vorderseite des Hauptteils (Blech D)
Hinten (Mittig)	Die Mitte des verbundenen Elements befindet sich an der Rückseite des Hauptteils (Bleche A, E)
Hinten (gesamt)	Die Mitte des verbundenen Elements befindet sich auf der Rückseite des Hauptteils (Blech A)

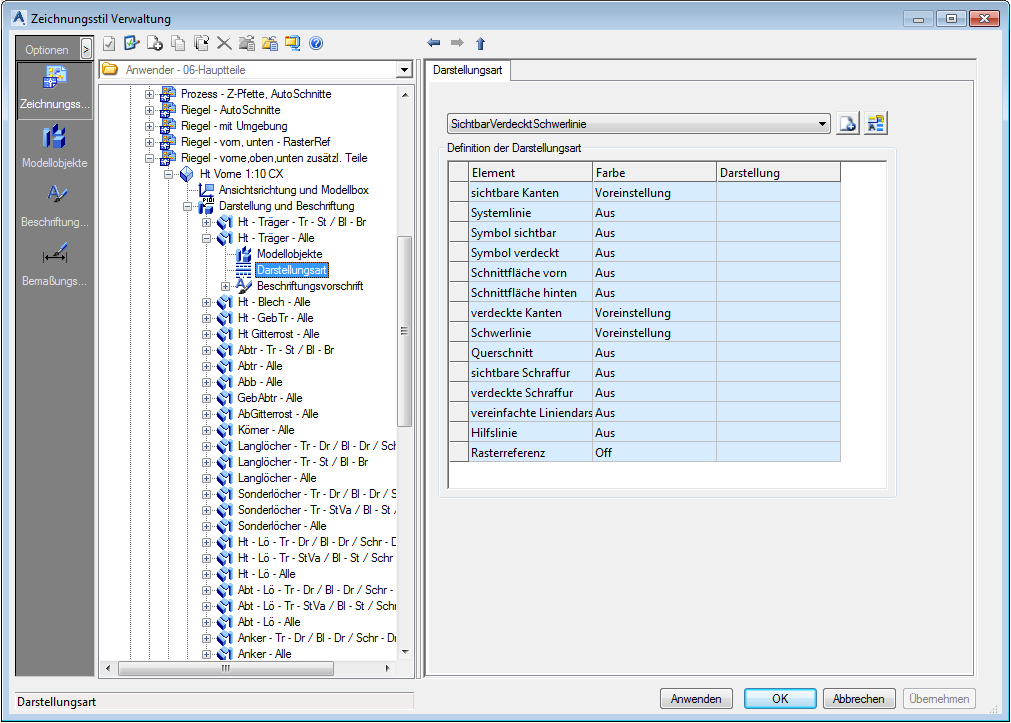

Festlegen der Darstellungsregel

Die Darstellungsregel enthält Einstellungen für Farbe und Linientyp, die für jede Objektdarstellung im Detail verwendet werden.

1. Wählen Sie unter Darstellungsregel eine Darstellungsregel aus der Liste aus.
2. Klicken Sie auf (Festlegen), um die Definition der ausgewählten Darstellungsregel anzuzeigen.

Element	Darstellung
Sichtbare Kanten	Sichtbare durchgezogene Linie
Achse	Es sind nur die Achsen sichtbar.
Symbole	Symbole
Schnittflächen	Schnittflächen der Körper mit der Modellbox
Verdeckte Kanten	Verdeckte Linien
Schwerlinie	Schwerlinie (Mitte) des Objekt
Querschnitt	Der Querschnitt des Objekts
Schraffur	Die Löcher sind schraffiert
Vereinfachte Linie	Träger werden nur mit einer vereinfachten Linie gezeigt

Im Falle der vereinfachten Linie werden der Linientyp und die Lücke berücksichtigt.

Beispiele:

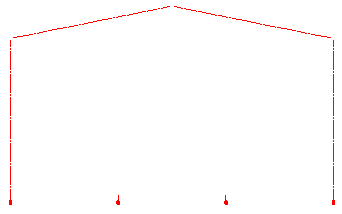

Objekte	Körper sichtbar	Achse	Symbole	Verdeckte Kanten
Schrauben
Löcher
Träger

Festlegen der Beschriftungsvorschrift

Die Beschriftungsvorschrift enthält Einstellungen für Inhalt, Layout und Anordnung einer Beschriftung.

1. Wählen Sie unter Beschriftungsvorschrift eine Beschriftungsregel aus der Liste.
2. Klicken Sie auf (Festlegen), um die ausgewählte Regel zu bearbeiten. Die Beschriftungsvorschriften können wie unter Beschriftungsstrategien beschrieben für verschiedenen Stile gemeinsam genutzt und separat verwaltet werden.
