Verdrahten von Steckern

Verwenden Sie die Werkzeuge Draht einfügen und Mehrdrahtbus, um Drähte zwischen Steckern einzufügen.

Black Box 1 ist mit einem größeren Betriebsmittel verknüpft, beispielsweise mit einem Stromkasten. Black Box 2 - Black Box 4 sind kleinere Betriebsmittel, die Teil des Stromkastens sind. Die Betriebsmittel müssen miteinander verdrahtet werden. Die einfachste Methode hierfür sind die Werkzeuge Draht einfügen und Mehrdrahtbus.

Stecker miteinander verdrahten

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdown-Liste Drähte einfügenDraht. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:

   Klicken Sie auf PJ1 bei Anschluss 1 der Black Box 1.

   Drahtende angeben oder [Fortfahren]: Klicken Sie auf PJ2 bei Anschluss A der Black Box 2.

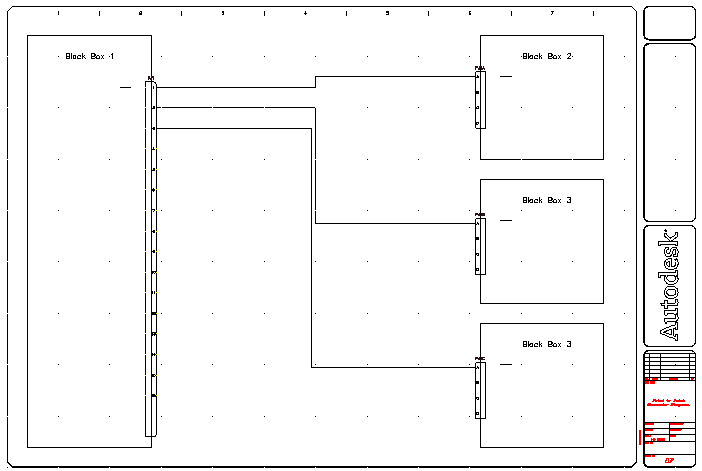

3. Wiederholen Sie diesen Vorgang zum Verbinden von PJ1 (Anschluss 2) mit PJ3 (Anschluss A) und PJ1 (Anschluss 3) mit PJ4 (Anschluss A). Klicken Sie mit der rechten Maustaste, um den Befehl zu beenden.


   Beachten Sie, dass das Werkzeug Draht einfügen den Draht zwischen den Steckern zeichnet und dabei die auf dem Bildschirm vorhandene Geometrie umgeht.

4. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenMehrdrahtbus. Finden

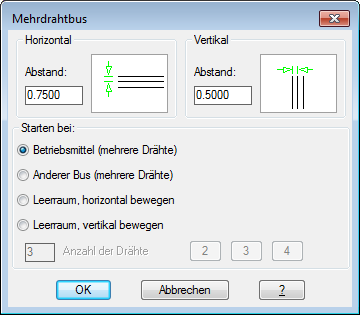

5. Geben Sie im Dialogfeld Mehrdrahtbus Folgendes an:

   Horizontaler Abstand:  0.75

   Vertikaler Abstand:  0.50

   Starten bei:  Betriebsmittel (mehrere Drähte)


6. Klicken Sie auf OK.
7. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Start-Drahtverbindungspunkte in Fenster auswählen 

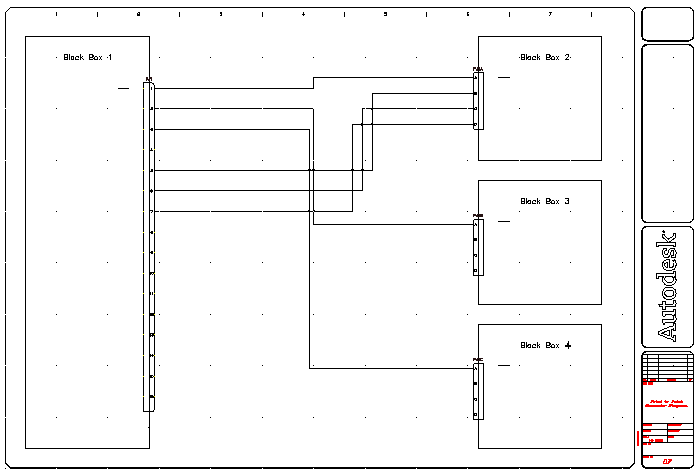

   Wählen Sie die Anschlüsse 5-7 von Black Box 1 (1), und klicken Sie mit der rechten Maustaste.

   nach (D=Drahttyp):

   Ziehen Sie die Drähte nach rechts, vorbei an den drei eingefügten Drähten.

   zu Punkt (Fortfahren/Umdrehen):

   Ziehen Sie die Drähte bis zu PJ2 bei Black Box 2; geben Sie C ein, und drücken Sie die EINGABETASTE (zum Fortfahren und Sperren).

   für (Fortfahren/Umdrehen):

   Ziehen Sie die Drähte nach rechts, und verbinden Sie sie mit den Anschlüssen B-D von PJ2 (2).


8. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenMehrdrahtbus. Finden
9. Klicken Sie im Dialogfeld Mehrdrahtbus auf OK, um die vorherigen Einstellungen zu verwenden.
10. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Start-Drahtverbindungspunkte in Fenster auswählen:

    Wählen Sie die Anschlüsse 9-11 von Black Box 1, und klicken Sie mit der rechten Maustaste.

    nach (D=Drahttyp):

    Ziehen Sie die Drähte nach rechts.

    zu Punkt (Fortfahren/Umdrehen):

    Ziehen Sie die Drähte bis zu PJ3 bei Black Box 3; geben Sie C ein, und drücken Sie dieEINGABETASTE (zum Fortfahren und Sperren).

    für (Fortfahren/Umdrehen):

    Ziehen Sie die Drähte nach rechts, und verbinden Sie sie mit den Anschlüssen B-D von PJ3.

11. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenMehrdrahtbus. Finden
12. Klicken Sie im Dialogfeld Mehrdrahtbus auf OK, um die vorherigen Einstellungen zu verwenden.
13. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Start-Drahtverbindungspunkte in Fenster auswählen: 

     Wählen Sie die Anschlüsse 13-15 von Black Box 1, und drücken Sie die EINGABETASTE.

    nach (D=Drahttyp): 

     Ziehen Sie die Drähte nach rechts.

    zu Punkt (Fortfahren/Umdrehen):

     Ziehen Sie die Drähte bis zu PJ4 bei Black Box 4; geben Sie C ein, und drücken Sie die EINGABETASTE (zum Fortfahren und Sperren).

    für (Fortfahren/Umdrehen):

    Ziehen Sie die Drähte nach rechts, und verbinden Sie sie mit den Anschlüssen B-D von PJ4.
