Übung 1: Umdrehen von TIN-Kanten

In dieser Übung drehen Sie mehrere TIN-Kanten eines DGM um.

Umdrehen von TIN-Kanten

1. Öffnen Sie die Datei Surface-4A.dwg im Ordner der Zeichnungen für Übungslektionen.

   In dieser Zeichnung wird das DGM als TIN-Linien dargestellt, die über ein extern referenziertes Geländebild gelagert sind.

2. Vergrößern Sie den linken unteren Bereich des DGM.

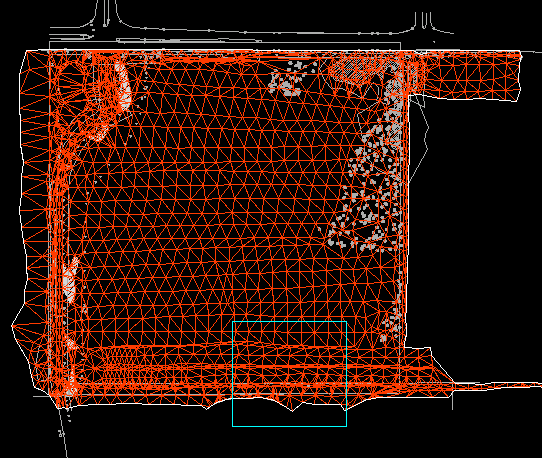

   Der zu vergrößernde Bereich


3. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht unter DGMs die Sammlung Definition. Klicken Sie mit der rechten Maustaste auf Bearbeitungen.
4. Wählen Sie Kante umdrehen.

   In der Befehlszeile werden Sie aufgefordert, eine umzudrehende Kante (Linie) auszuwählen.

5. Klicken Sie auf eine TIN-Kante, um sie umzudrehen.

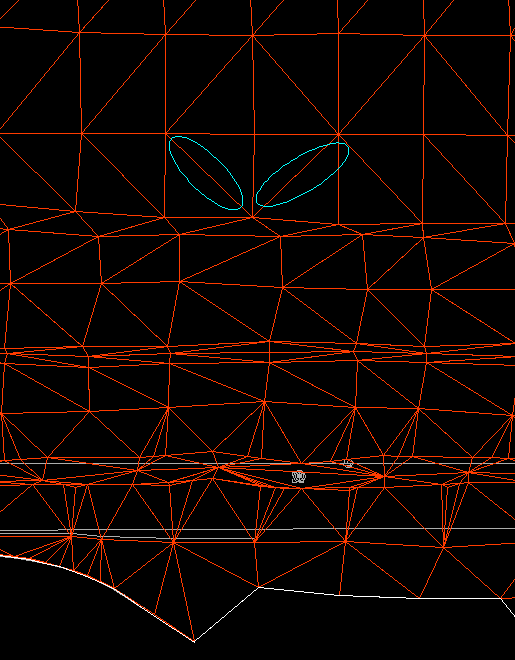

   Die empfohlenen Kanten für die Umdrehung



   Die Kante wird umgedreht, wenn die folgenden Kriterien erfüllt sind:

   • Zwei sichtbare Dreiecke werden durch die Kante getrennt.
   • Das durch die beiden (durch die Kante getrennten) Dreiecke gebildete Viereck ist konvex.
6. Optional können Sie auf weitere TIN-Kanten klicken, um sie umzudrehen.
7. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.

   Die Änderungen werden der Listenansicht Bearbeitungen auf der Registerkarte Übersicht als Operationen vom Typ Kante umdrehen hinzugefügt.

   Anmerkung:

   In der Spalte Beschreibung in der Listenansicht werden die Koordinaten des Auswahlpunkts entlang der Kante, die umgedreht wurde, angezeigt.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Löschen von TIN-Linien.
