Übung 2: Löschen von TIN-Linien

In dieser Übung werden Sie einige TIN-Linien aus einem DGM löschen.

Die TIN-Linien erstrecken sich über einen Teich. Indem Sie die Linien entfernen, können Sie verhindern, dass Höhenlinien durch den Teich gezeichnet werden.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Umdrehen von TIN-Kanten.

Löschen von TIN-Linien

1. Öffnen Sie die Datei Surface-4B.dwg im Ordner der Zeichnungen für Übungslektionen.

   In dieser Zeichnung wird das DGM als TIN-Linien dargestellt, die über ein extern referenziertes Geländebild gelagert sind.

2. Vergrößern Sie den linken oberen Bereich des DGM.

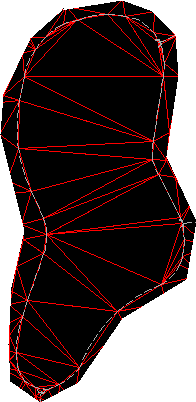

   Die Linien, die den Teichbereich kreuzen


3. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung Definition des DGM, und klicken Sie mit der rechten Maustaste auf Bearbeitungen.
4. Klicken Sie auf Linie löschen.

   In der Befehlszeile werden Sie aufgefordert, eine zu entfernende Kante (Linie) auszuwählen.

5. Klicken Sie auf eine Kante, die das DGM des Teichs schneidet. Drücken Sie die EINGABETASTE.

   Die Kante wird entfernt, und es wird ein innerer Rahmen entlang der benachbarten TIN-Linien erstellt.

6. Wiederholen Sie den Befehle Linie löschen, und entfernen Sie alle TIN-Linien, die durch das DGM des Teichs verlaufen.
   Tipp:

   Um eine Kreuzauswahl für den Löschen-Befehl zu verwenden, geben Sie K in die Befehlszeile ein.

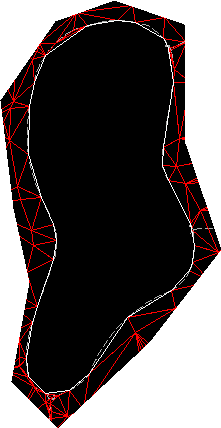

   Die überarbeitete Triangulation und der innere Rahmen



   Die Bearbeitungen werden als Vorgänge des Typs Linie löschen in die Listenansicht der Bearbeitungen in der Übersicht hinzugefügt.

   Anmerkung:

   In der Spalte Beschreibung in der Listenansicht werden die Koordinaten der Scheitelpunkte für die Kante, die gelöscht wurde, angezeigt.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Hinzufügen einer Begrenzung zum Verbergen.
