Übung 1: Verschieben einer Parzellenlinie

In dieser Übung ändern Sie die Größe einer Parzelle, indem Sie eine zugeordnete Parzellenlinie an der Parzellenstraßenfront entlang verschieben.

Festlegen der Einstellungen für die Parzellenerstellung

1. Öffnen Sie die Datei Parcel-2A.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Parzelle Werkzeuge zum Erstellen von Parzellen Finden.
3. Klicken Sie im Werkzeugkasten Parzellenentwurfswerkzeuge auf .
4. Legen Sie die folgenden Parameter fest:

   Beachten Sie beim Angeben der Parameter, dass unten im Fenster Parzellenentwurfswerkzeuge eine Vorschau angezeigt wird.

   Parzellengröße

   Automatischer Entwurf

   • Fläche (min.): 8000.00
   • Straßenfront (min.): 40.0000
   • Straßenfront min. bei Versatz verwenden: Ja
   • Straßenfront-Versatz: 20.0000
   • Breite (min.): 40.0000
   • Tiefe (min.): 50.0000
   • Tiefe max. verwenden: Ja
   • Tiefe (max.): 200.0000
   • Voreinstellung für mehrere Lösungen: Kleinste Fläche verwenden
   • Automatischer Modus: Aus
   • Restverteilung: Rest in letzte Parzelle eingliedern

Verschieben einer Parzellenlinie

1. Klicken Sie im Werkzeugkasten Parzellenentwurfswerkzeuge auf Gleitlinie - Bearbeiten.
2. Klicken Sie im Dialogfeld Parzellen erstellen auf OK.

   Sie werden aufgefordert, die zugeordnete Parzellenlinie zum Anpassen auszuwählen.

   Anmerkung:

   Bei einer zugeordneten Parzellenlinie handelt es sich um eine Parzellenlinie, die mit den im Werkzeugkasten Parzellenentwurfswerkzeuge verfügbaren Werkzeugen für den Gleitwinkel, die Gleitrichtung und die Schwenkungslinie zur exakten Größenfestlegung erstellt wurde. Mit dem Befehl zum Bearbeiten von Gleitlinien können Sie nur zugeordnete Parzellenlinien bearbeiten. In Übung 3: Bearbeiten der Geometrie von Parzellenlinien erfahren Sie, wie Sie Parzellenlinien mit anderen Methoden bearbeiten.

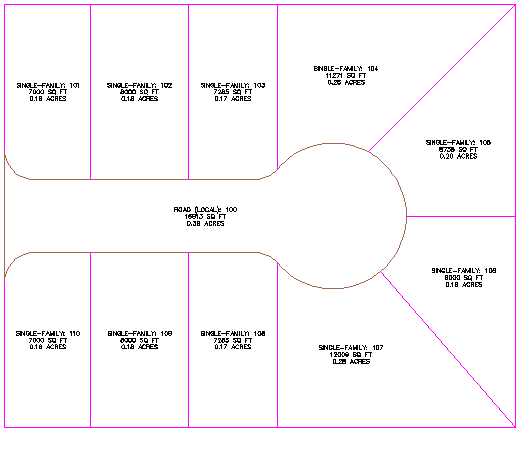

3. Klicken Sie in der Zeichnung auf die Parzellenlinie zwischen Parzelle 108 und Parzelle 109.
4. Wählen Sie die anzupassende Parzelle aus, indem Sie mit der Maus auf Grundstück 109 zeigen. Die Parzellenränder werden hervorgehoben. Klicken Sie in die Parzelle.

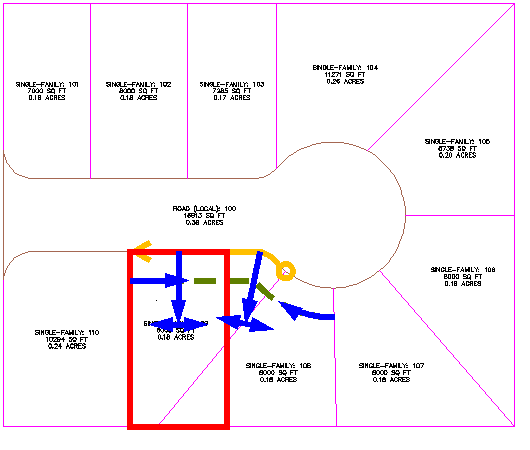

5. Geben Sie die Parzellenstraßenfront wie unten gezeigt an.

6. Geben Sie den Straßenfrontwinkel 90 ein.

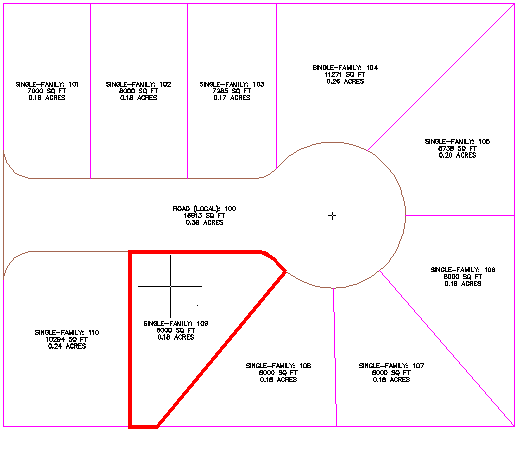

   Es wird eine Vorschau für die Parzellenerstellungsparameter und den Lösungsvorschlag angezeigt. In der angezeigten Lösung wird die Parzellenlinie im angegebenen Winkel entlang der Straßenfront verschoben. Der Lösungsvorschlag umfasst einen Bereich, der den zu Beginn dieser Übung festgelegten Parametern für die Parzellenerstellung entspricht.


7. Drücken Sie die EINGABETASTE.

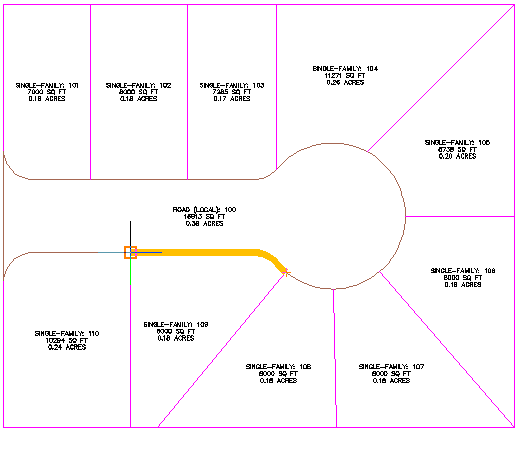

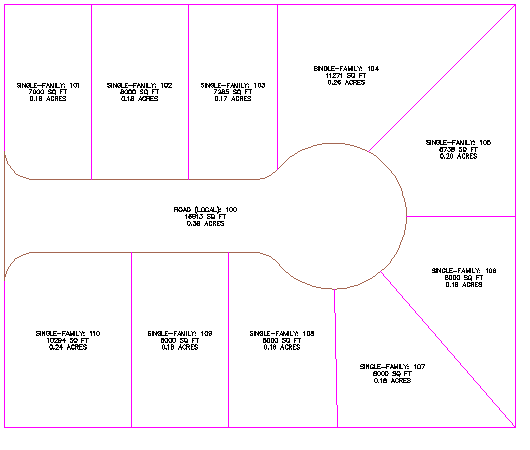

   Vertiefung: Verschieben Sie anhand der Schritte 3 bis 8 die Parzellenlinien zwischen den Parzellen 108, 109 und 110, sodass sie den Parzellen 101, 102 und 103 entsprechen.


8. Drücken Sie die ESC-Taste, um den Befehl zu beenden.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 2: Schwenken des einen Endes einer Parzellenlinie.
