Übung 4: Hinzufügen einer äußeren Begrenzung zu einer Oberfläche

In dieser Übung erstellen Sie eine äußere DGM-Begrenzung aus einer Polylinie.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Hinzufügen von Bruchkanten zu einem DGM.

Erstellen einer äußeren Begrenzung aus einer Polylinie

Anmerkung:

In dieser Übung wird die Datei Surface-1B.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.

1. Klicken Sie auf Registerkarte Start Gruppe Layer Dropdown-Liste Layer. Klicken Sie neben dem Layer _EG-BNDY auf . Klicken Sie in die Zeichnung, um die Liste Layer-Steuerung zu schließen.

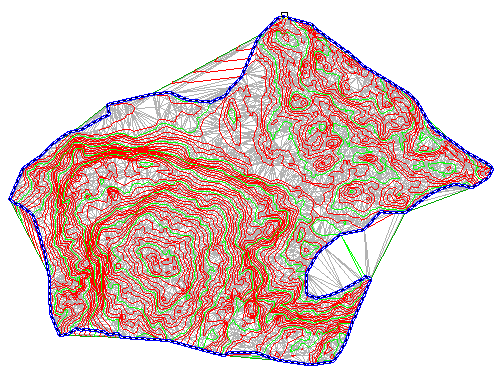

   Eine blaue Polylinie wird angezeigt. Sie gibt die Grenzen des Gebiets an. Diese Polylinie wurde mit den ursprünglichen DGM-Höhenlinien importiert.

2. Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlungen unter DGMsUrgeländeDefinition. Klicken Sie mit der rechten Maustaste auf Grenzlinien. Klicken Sie auf Hinzufügen.
3. Geben Sie im Dialogfeld Begrenzungen hinzufügen die folgenden Parameter an:
   • Name: EG - Outer
   • Typ: Outer
   • Weiche Bruchkante: Deaktiviert
   • Kürzester Abstand vom Sekantenmittelpunkt zum Kreisbogen: 1.000
4. Klicken Sie auf OK.
5. Wählen Sie die blaue Polylinie aus.

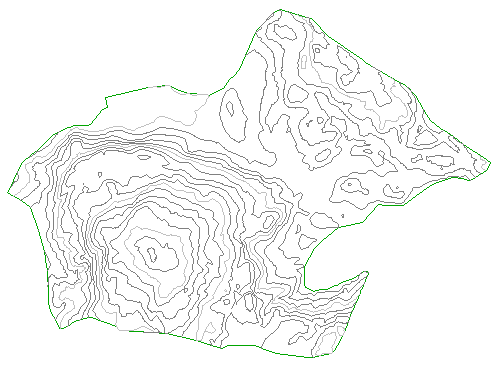

   Die Begrenzung wird zur DGM-Definition hinzugefügt, und die Anzeige des DGM wird im Zeichenbereich auf die Fläche zugeschnitten, die von der neuen äußeren Begrenzung definiert ist.

Ausblenden der Polylinie und Ändern des DGM-Stils

1. Klicken Sie auf Registerkarte Start Gruppe Layer Dropdown-Liste Layer. Klicken Sie neben dem Layer _EG-BNDY auf .
2. Wählen Sie das DGM aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf DGM-Eigenschaften.
3. Wählen Sie im Dialogfeld DGM-Eigenschaften auf der Registerkarte Informationen für DGM-Stil die Optionen Höhenlinien 5' und 25' (Hintergrund). Klicken Sie auf OK.

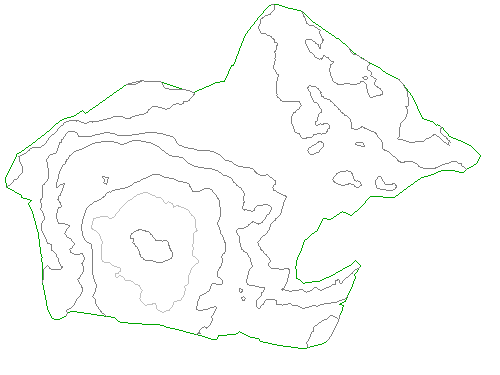

   Im ausgewählten DGM-Stil werden Höhenlinien in gedeckten Farben und großen Abständen angezeigt. Auf diese Weise bleiben die DGM-Hauptelemente sichtbar, während Sie sich auf andere Aspekte des Gebietsentwurfs konzentrieren können.



Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Arbeiten mit großen DGMs.
