Übung 2: Unterteilen einer Parzelle mit einem Freiform-Segment

In dieser Übung unterteilen Sie nacheinander eine Parzelle mit Segmenten, die entlang jeder Parzellenlinie platziert werden können.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Erstellen von Parzellen aus AutoCAD-Objekten.

Erstellen von Parzellen mit einer Freiform-Linie

1. Öffnen Sie die Datei Parcel-1B.dwg im Ordner der Zeichnungen für Übungslektionen.
2. Klicken Sie auf Registerkarte Start Gruppe Entwurf erstellen Dropdown-Liste Parzelle Werkzeuge zum Erstellen von Parzellen Finden.
3. Klicken Sie im Werkzeugkasten Parzellenentwurfswerkzeuge auf Freiform-Erstellen.
4. Klicken Sie im Dialogfeld Parzellen erstellen auf OK.

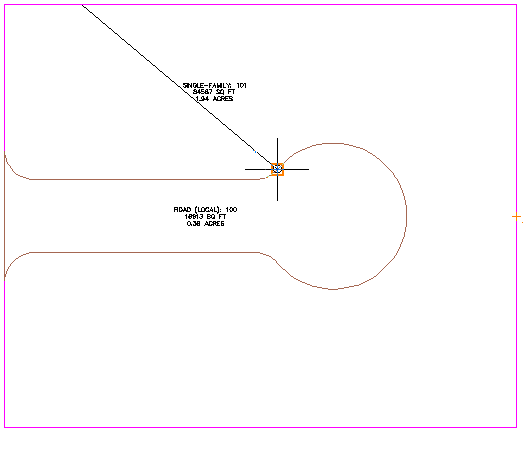

5. Fangen Sie in der Zeichnung den Endpunkt (siehe Abbildung).

   Beachten Sie, dass die Straßenfront nicht angegeben werden muss.

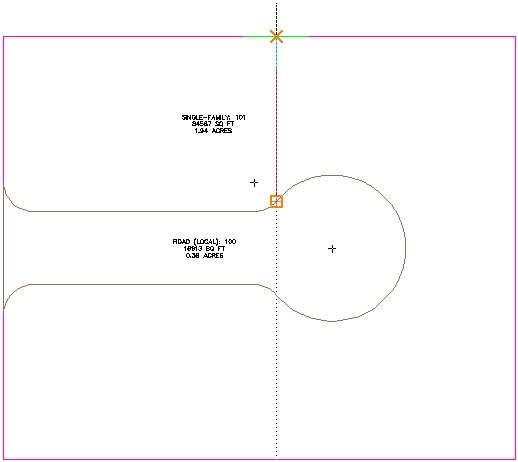

6. Zum Angeben der Richtung der Parzellenlinie verschieben Sie den Cursor gerade nach oben und fangen den Schnittpunkt der hinteren Parzellenlinie.


   Die neue Parzelle wird erstellt und beschriftet.

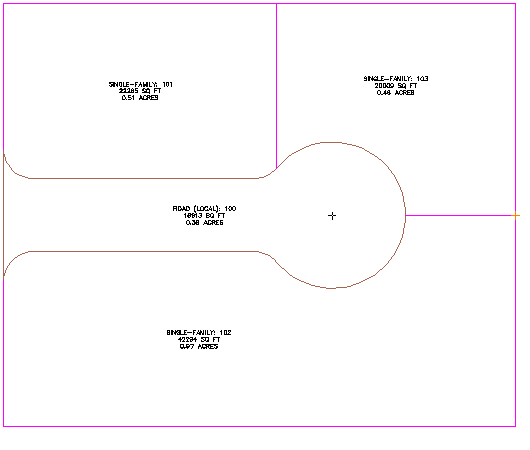

7. Wiederholen Sie die Schritte 5 und 6, um eine weitere Parzellenlinie zu erstellen, wie in der folgenden Abbildung dargestellt.

8. Drücken Sie die ESC-Taste, um den Befehl zu beenden.

Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Unterteilen einer Parzelle mit einer Gleitlinie.
