In dieser Übung erstellen Sie Flächenverschneidungen, um die offenen Flächen innerhalb der Verschneidungsgruppe zu füllen.
Auf Flächenverschneidungen werden keine Kriterien angewendet. Jeder von Elementkanten oder Parzellenlinien begrenzte Bereich, der nicht bereits verschnitten wurde, kann in eine Füllverschneidung umgewandelt werden. Wenn Sie Löcher in einer Verschneidungsgruppe mit Flächenverschneidungen füllen, werden Höhenlinien korrekt angezeigt und Volumen korrekt berechnet.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 2: Verschneidung von einem Gebäudegrundriss zu einem DGM.
Erstellen von Flächenverschneidungen
- Wählen Sie im Werkzeugkasten Verschneidungswerkzeuge aus der Liste Wählen Sie ein Verschneidungskriterium aus die Option Grade To Distance. Anmerkung:
Füllflächen haben keine Kriterien, Sie wählen den Verschneidungsstil jedoch aus einem vorhandenen Kriterium.
- Klicken Sie auf
Werkzeugkasten einblenden. - Wählen Sie aus der Liste Stil die Option Bankett.
Diese Einstellung gibt den Verschneidungsstil an, der auf die Füllfläche angewendet werden soll.
- Wählen Sie
Fläche erstellen. - Klicken Sie in die Fläche zwischen dem Gebäudegrundriss und der versetzten Elementkante (an der rechten Seite der Rampe).
In dieser Fläche wird ein Diamant eingeblendet. Er gibt an, dass die Füllfläche erstellt wurde. Beachten Sie im linken Ansichtsfenster, dass die Flächenverschneidung die gesamte Fläche zwischen den beiden blauen Elementkanten ausfüllt.
- Wählen Sie im Werkzeugkasten Verschneidungswerkzeuge aus der Liste Stil die Option Pad.
- Klicken Sie in den Gebäudegrundriss, um mit dem Verschneidungsstil Pad eine Füllfläche zu erstellen.
- Drücken Sie die EINGABETASTE, um den Befehl zu beenden.

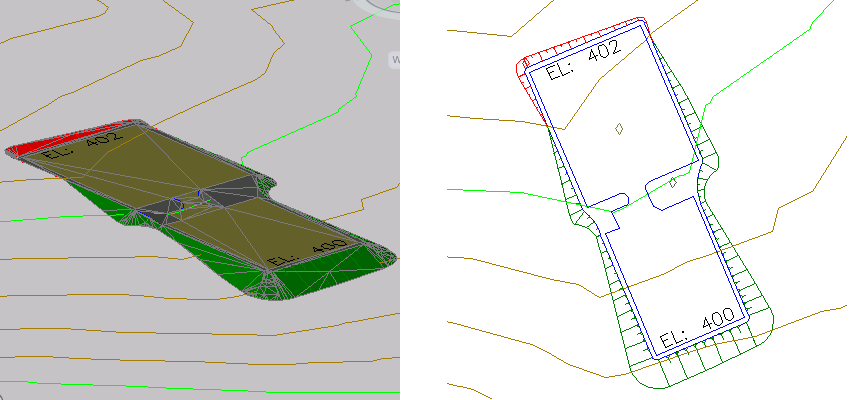

Im linken Ansichtsfenster zeigt die graue Fläche die Flächenverschneidung an, die für das Bankett steht. Die goldfarbene Fläche gibt die Flächenverschneidung der Gebäudefläche an. Die grünen und roten Flächen sind die Ab-/Auftragsverschneidungen.
In dieser Übung wird die Datei Grading-6.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Bearbeiten von Verschneidungen mit Elementkanten.
