Übung 2: Hinzufügen von Punktdaten zu einem DGM

In dieser Übung importieren Sie Punktdaten aus einer Textdatei in die aktuelle Zeichnung.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Erstellen eines neuen triangulierten DGMs.

Importieren von Punktdaten in die aktuelle Zeichnung

1. Öffnen Sie die Datei Surface-1A.dwg im Ordner der Zeichnungen für Übungslektionen.

   Diese Zeichnung enthält eine leere DGM-Definition mit dem Namen EG.

2. Klicken Sie auf Registerkarte Ändern Gruppe Geländedaten DGM Finden.
3. Klicken Sie auf Registerkarte DGM Gruppe Ändern Daten hinzufügenPunktdateien Finden.
4. Klicken Sie unter Ausgewählte Dateien auf .
5. Wählen Sie im Dialogfeld Quelldatei auswählen den Ordner mit den Übungslektionen. Wählen Sie Surface-1A-PENZD (space delimited).txt. Klicken Sie auf Öffnen.
6. Wählen Sie im Dialogfeld Punktdatei hinzufügen unter Punktdateiformat angeben den Eintrag PRHZB (Leerzeichentrennung).
7. Klicken Sie im Dialogfeld Punktdatei hinzufügen auf OK.
8. Geben Sie an der Befehlszeile ZE ein.

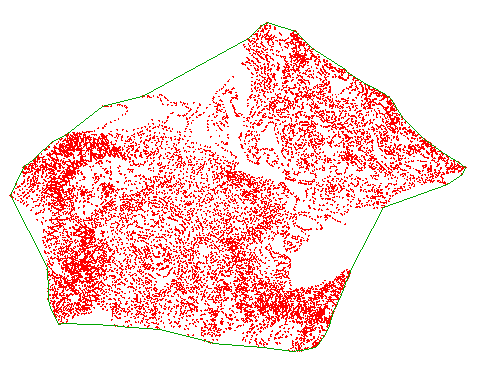

   Das DGM, das die importierten Daten enthält, wird in der Zeichnung angezeigt.



Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Hinzufügen von Bruchkanten zu einem DGM.
